2 . Apache Pulsar 在开源
物联⽹网平台 ActorCloud 上的应⽤用
PHOTO Frank Wang
EMQ X 解决⽅方案总监
4 .EMQ 为全球 IoT 和 5G 企业提供优质消息产品与服务

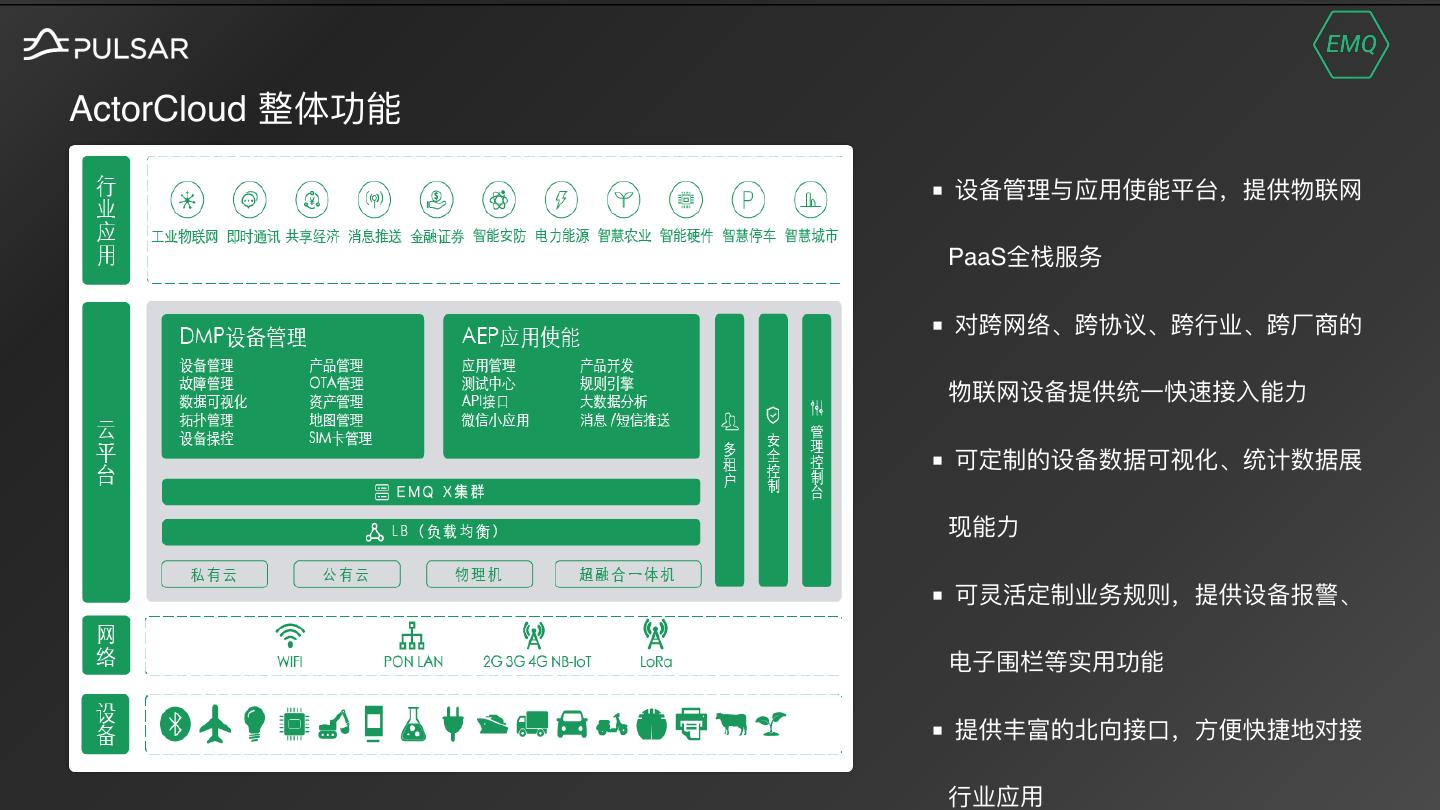

5 .ActorCloud 整体功能
■ 设备管理理与应⽤用使能平台，提供物联⽹网
PaaS全栈服务
■ 对跨⽹网络、跨协议、跨⾏行行业、跨⼚厂商的
物联⽹网设备提供统⼀一快速接⼊入能⼒力力
■ 可定制的设备数据可视化、统计数据展
现能⼒力力
■ 可灵活定制业务规则，提供设备报警、
电⼦子围栏等实⽤用功能
■ 提供丰富的北北向接⼝口，⽅方便便快捷地对接
⾏行行业应⽤用
6 .ActorCloud 物联⽹网融合平台
核⼼心功能1 核⼼心功能2 核⼼心功能3
千万级容量量物联⽹网接⼊入服务 物联⽹网⼀一站式 PaaS 云服务 物联⽹网垂直应⽤用SaaS服务
为物联⽹网终端上云建⽴立可靠双向连接通道，具备 完整AEP和DMP能⼒力力，具备三级管控体系：设备级管 具备⾏行行业垂直应⽤用运⾏行行框架，可通过内置⾏行行业模块，
多协议接⼊入、海海量量连接、消息路路由、数据统⼀一存 理理（终端接⼊入、管理理、操控）、业务级管理理（数据模 直接在本平台搭建垂直⾏行行业应⽤用，也⽀支持通过丰富的
储等能⼒力力 型定义、数据可视化） 规则引擎、平台API、SDK等开发接⼝口为第三⽅方应⽤用开
发提供⽀支撑
⾼高性能 —— 单机百万级并发，单集群千万级并发，毫秒级时延 ⼀一站式平台 —— 解耦终端和应⽤用，让客户回归核⼼心业务专注应⽤用创新
技 产
术 多协议 —— MQTT、CoAP/LwM2M、LoRaWAN、WebSocket、HTTP 品 超⾼高容量量 —— 千万级接⼊入能⼒力力，满⾜足任意规模的⽹网络需求
特 特
⽹网络透明 —— 2G/3G/4G/NB-IoT 、LAN、PON、Wifi、Bluetooth 任意云部署 —— 能够在所有主流公有云和私有云上部署运⾏行行
征 征
微服务化 —— 以DevOps为理理念，基于微服务和容器器化实现功能松耦合 中⽴立第三⽅方 —— 不不窃取不不利利⽤用客户数据，保障客户信息安全和数据价值

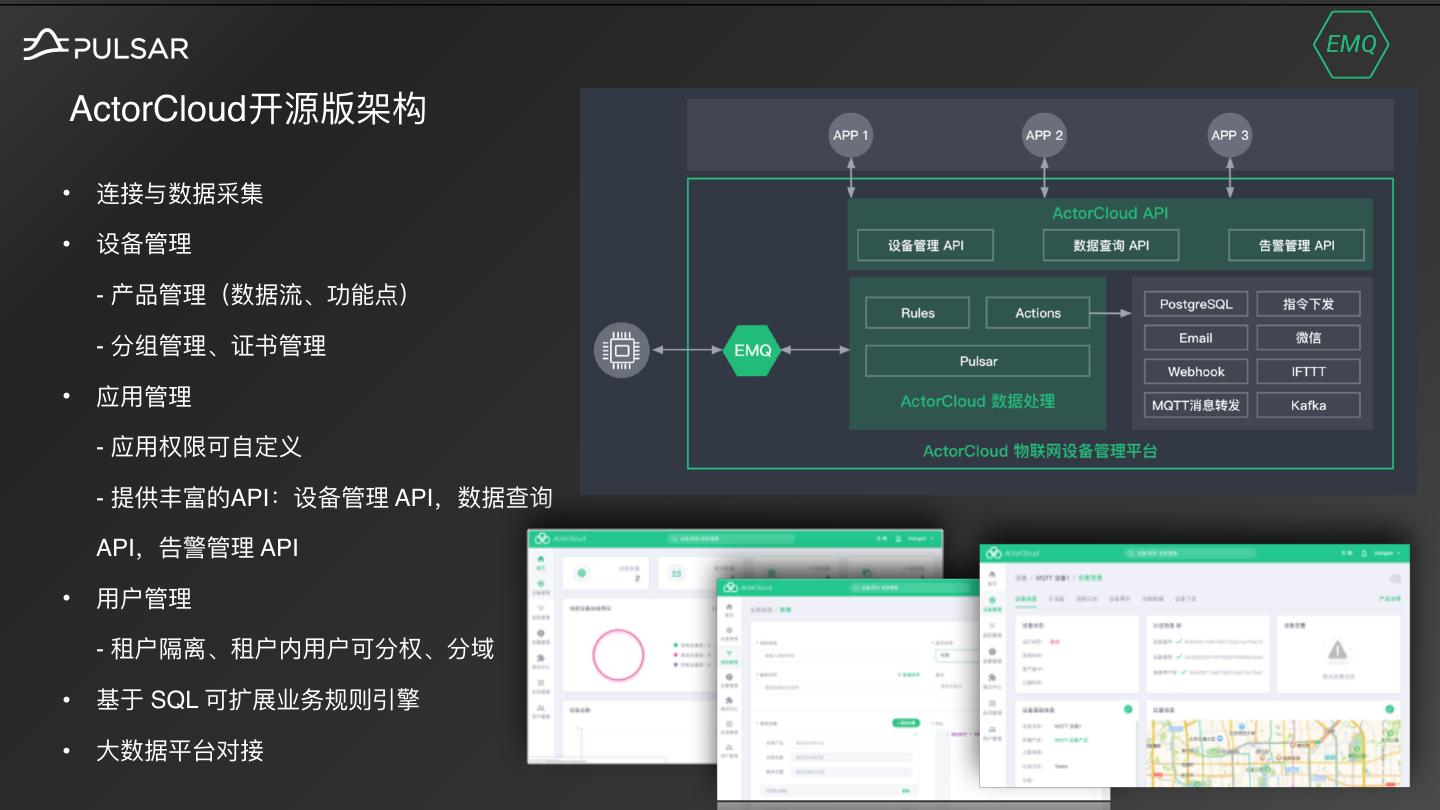

7 .ActorCloud开源版架构
• 连接与数据采集
• 设备管理理
- 产品管理理（数据流、功能点）
- 分组管理理、证书管理理
• 应⽤用管理理
- 应⽤用权限可⾃自定义
- 提供丰富的API：设备管理理 API，数据查询
API，告警管理理 API
• ⽤用户管理理
- 租户隔离、租户内⽤用户可分权、分域
• 基于 SQL 可扩展业务规则引擎
• ⼤大数据平台对接

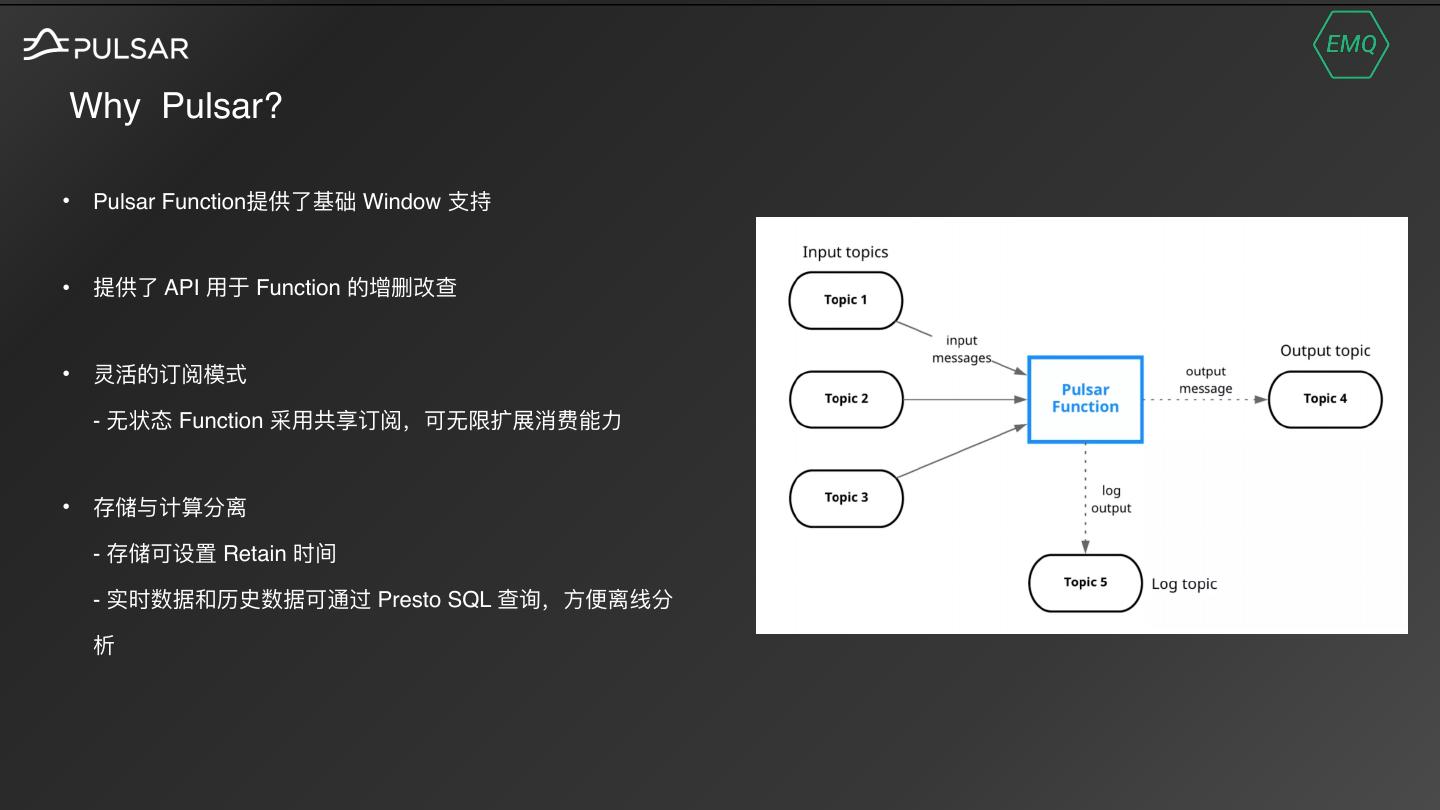

8 .Why Pulsar?
• Pulsar Function提供了了基础 Window ⽀支持
• 提供了了 API ⽤用于 Function 的增删改查
• 灵活的订阅模式
- ⽆无状态 Function 采⽤用共享订阅，可⽆无限扩展消费能⼒力力
• 存储与计算分离
- 存储可设置 Retain 时间
- 实时数据和历史数据可通过 Presto SQL 查询，⽅方便便离线分
析

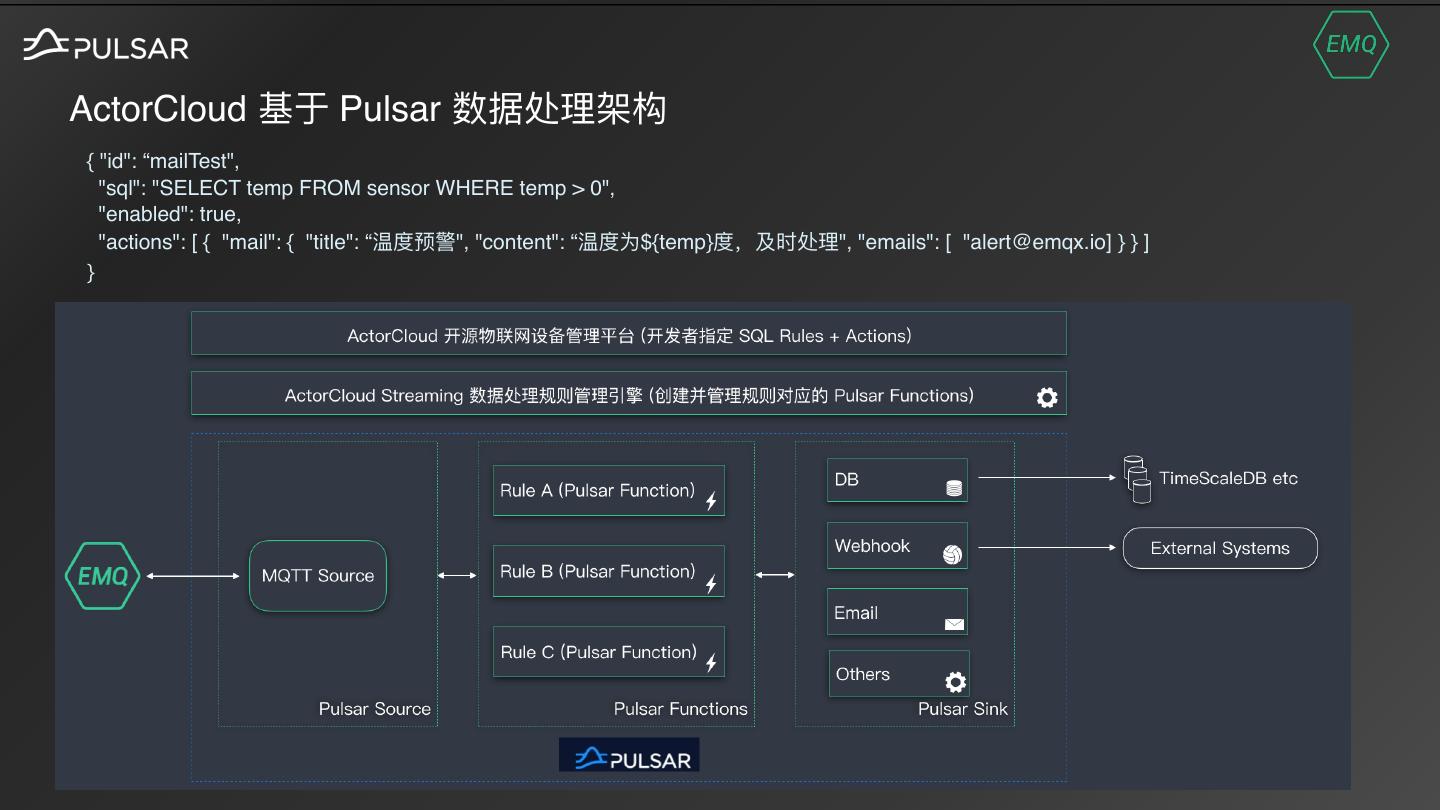

9 .ActorCloud 基于 Pulsar 数据处理理架构
{ "id": “mailTest",
"sql": "SELECT temp FROM sensor WHERE temp > 0",
"enabled": true,
"actions": [ { "mail": { "title": “温度预警", "content": “温度为${temp}度，及时处理理", "emails": [ "alert@emqx.io] } } ]
}
10 .基于Pulsar Functions的 SQL 规则处理理过程
SQL Analyzer
Rule REST
{sql, actions… }
• 解析SQL，得到 topics，windowConfig
调⽤用
Window Rule Function
PulsarAdmin • 标准的 Pulsar function，预先
打包到Pulsar
• createFunction( topics, config, … ) 创建
• 初始化时根据 user config 中
• SQL, actions 和 window config 作为
的 SQL 创建SQL processor
user config传⼊入
• 运⾏行行时接收 Pulsar 输⼊入，由
• Class固定为 windowRuleFunction
SQL processor 处理理后，根据
Actions 定义发往各种 Sink
11 .ActorCloud 数据处理理样例例 - 1
• SELECT、FROM、WHERE、HAVING、GROUP、JOIN
• 窗⼝口
固定窗⼝口
TUMBLINGWINDOW ( timeunit, duration )
/* 每五分钟上报⼀一批记录 */
SELECT * FROM sensor GROUP BY TUMBLINGWINDOW ('mi', 5)
跳跃窗⼝口
HOPPINGWINDOW ( timeunit , duration , hopsize )
/* 每隔1分钟，将前5分钟的⼀一批记录上报 */
SELECT * FROM sensor GROUP BY HOPPINGWINDOW('mi', 5, 1)
会话窗⼝口
SESSIONWINDOW ( timeunit , duration , timeout )
/* 从上报第⼀一条温度⼤大于26.5数据开始计时：如果下⼀一条上报数据在1分钟内发⽣生，那么将窗⼝口扩展到包含该数据，否则1分钟后关闭窗
⼝口；如果每⼀一个下⼀一条数据都在1分钟内发⽣生，则等到10分钟后上报这⼀一批数据 */
SELECT * FROM sensor WHERE temp > 26.5 GROUP BY SESSIONWINDOW('mi', 10, 1)
滑动窗⼝口
SLIDINGWINDOW ( timeunit, duration )
/* 在当前上报数据之前的五分钟内上报温度⼩小于10度的次数⼤大于5次触发 */
SELECT data$$temp AS temp FROM sensor WHERE temp < 10 GROUP BY SLIDINGWINDOW('mi', 5) HAVING COUNT(*) > 5
12 .ActorCloud 数据处理理样例例 - 2
电⼦子围栏
/*设备1或者设备2离开圆形围栏时触发*/
SELECT split_part(getMetadataPropertyValue('/+/tenant_id_1/#', 'topic'), '/' ,5) AS device_id FROM "/+/tenant_id_1/#"WHERE
NOT(inCircle(data$$lat, data$$lng, 39.9234, 118.3845, 1968)) AND device_id IN (device_id1, device_id2)
/*设备1或者设备2进⼊入多边形围栏时触发*/
SELECT split_part(getMetadataPropertyValue('/+/tenant_id_1/#', 'topic'), '/' ,5) AS device_id FROM "/+/tenant_id_1/#"WHERE
inPolygon(data$$lat, data$$lng, ‘[[39.944148,116.391279],[39.897416,116.35111], [39.896802,116.495135]]') AND device_id IN (device_id1,
device_id2)
列列表展开
/*将消息体中的设备列列表展开后，并且对展开后的记录进⾏行行判断*/
SELECT * FROM topic JOIN LATERAL (SELECT unnest(topic.data$$devices) AS device) AS c WHERE c.device$$data$$mode$$value = 'cold'
13 .测试结果
• ⻘青云北北京3区
• Pulsar：8核、16GB内存 * 2台
• EMQ：8核、8GB * 2台
• 测试⼯工具：XMeter (JMeter + MQTT Plugin)
• 消息吞吐量量：60k/s
14 .资源
• Github：https://github.com/actorcloud/ActorCloud
• Docs：https://docs.actorcloud.io
• Download：https://github.com/actorcloud/ActorCloud/releases
• Installation：https://docs.actorcloud.io/zh/installation/base.html
• Quick start：https://docs.actorcloud.io/en/getting_started/quick_start.html
• Demo：https://demo.actorcloud.io/
