1 .Apache DolphinScheduler
-分布式易扩展的可视化DAG工作流调度系统
本产品保密并受到版权法保护
Confidential and Protected by Copyright Laws
2 . 自我介绍
乔占卫( journey)
现任易观大数据平台技术专家，Apache DolphinScheduler PPMC。 DolphinScheduler核心开发者之一。经历
了DolphinScheduler从0到1的开发、开源及贡献给Apache孵化器的整个历程。
2020-7-28 数据驱动精益成长 2
3 . 目录
CONTENTS
01 用户及社区现状
02 Master/Slave架构
03 去中心化架构设计 04 NIO框架Netty问世
05 容错设计 06 未来架构规划
2020-7-28 数据驱动精益成长 3
4 . PART 1
用户及社区现状
2020-7-28 数据驱动精益成长 4
5 . DolphinScheduler 部分用户案例(排名不分先后)
2020-7-28 数据驱动精益成长 5
6 . DolphinScheduler 社区情况
易观 头条
阿里 腾讯 京东
滴滴 华为 平安 360
小米 陌陌 观远 多点
同程 中移动 趣加 荔枝
贡献者分布
2020-7-28 数据驱动精益成长 6
7 . PART 2
Master/Slave架构
2020-7-28 数据驱动精益成长 7
8 . 经典的Master/Slave架构
2020-7-28 数据驱动精益成长 8

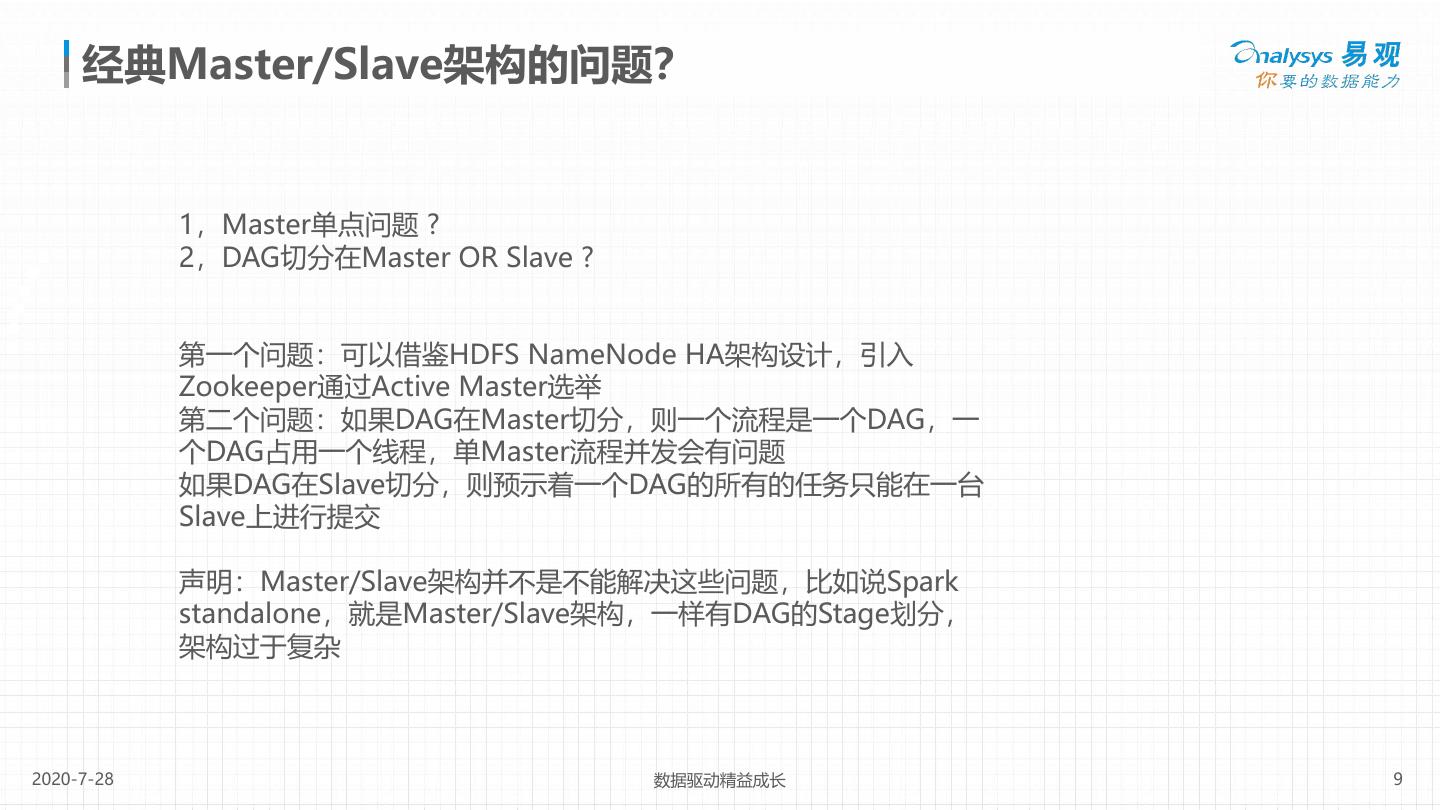

9 . 经典Master/Slave架构的问题？
1，Master单点问题 ?
2，DAG切分在Master OR Slave ?
第一个问题：可以借鉴HDFS NameNode HA架构设计，引入
Zookeeper通过Active Master选举
第二个问题：如果DAG在Master切分，则一个流程是一个DAG，一
个DAG占用一个线程，单Master流程并发会有问题
如果DAG在Slave切分，则预示着一个DAG的所有的任务只能在一台
Slave上进行提交
声明：Master/Slave架构并不是不能解决这些问题，比如说Spark
standalone，就是Master/Slave架构，一样有DAG的Stage划分，
架构过于复杂
2020-7-28 数据驱动精益成长 9
10 . PART 3
去中心化架构设计
2020-7-28 数据驱动精益成长 10

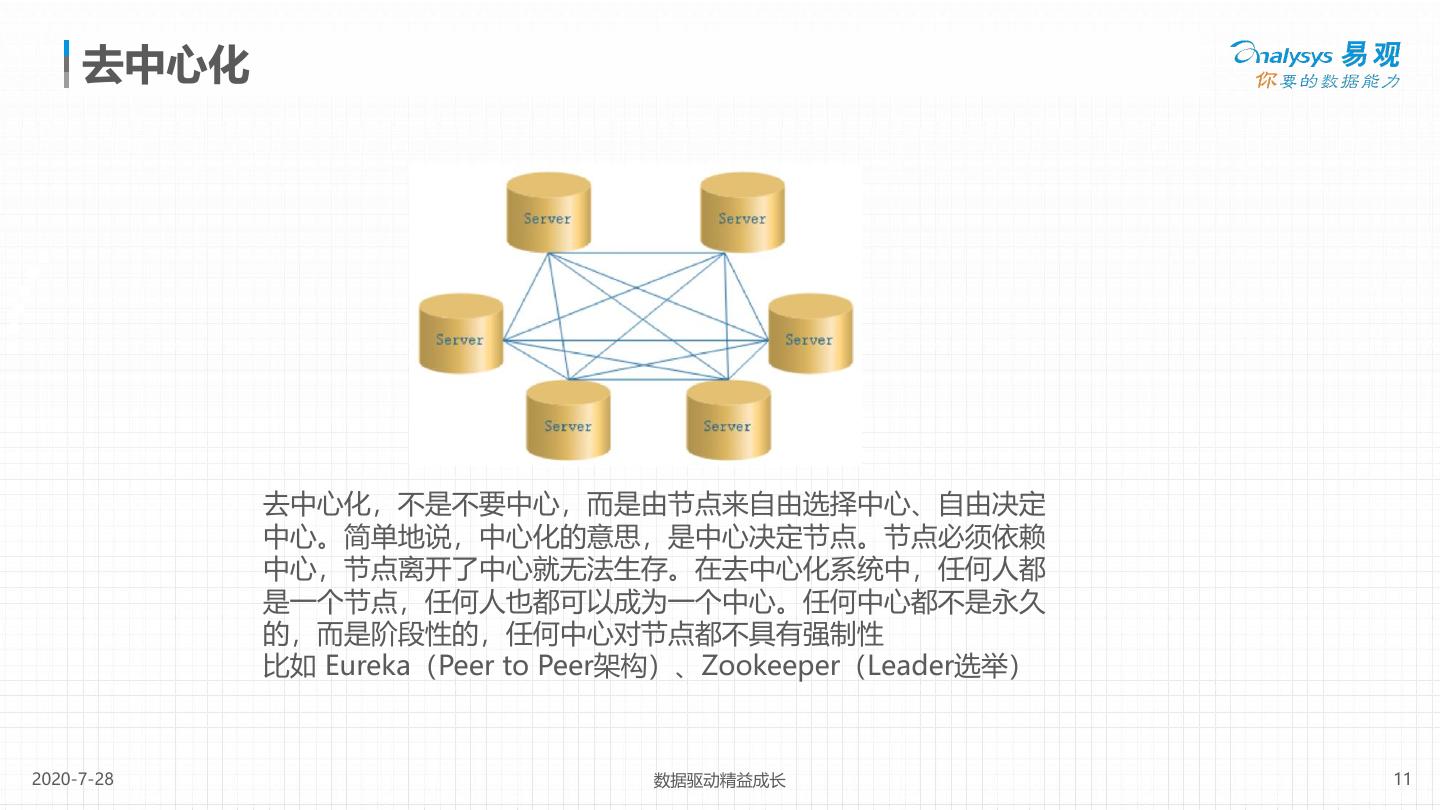

11 . 去中心化
去中心化，不是不要中心，而是由节点来自由选择中心、自由决定
中心。简单地说，中心化的意思，是中心决定节点。节点必须依赖
中心，节点离开了中心就无法生存。在去中心化系统中，任何人都
是一个节点，任何人也都可以成为一个中心。任何中心都不是永久
的，而是阶段性的，任何中心对节点都不具有强制性
比如 Eureka（Peer to Peer架构）、Zookeeper（Leader选举）
2020-7-28 数据驱动精益成长 11

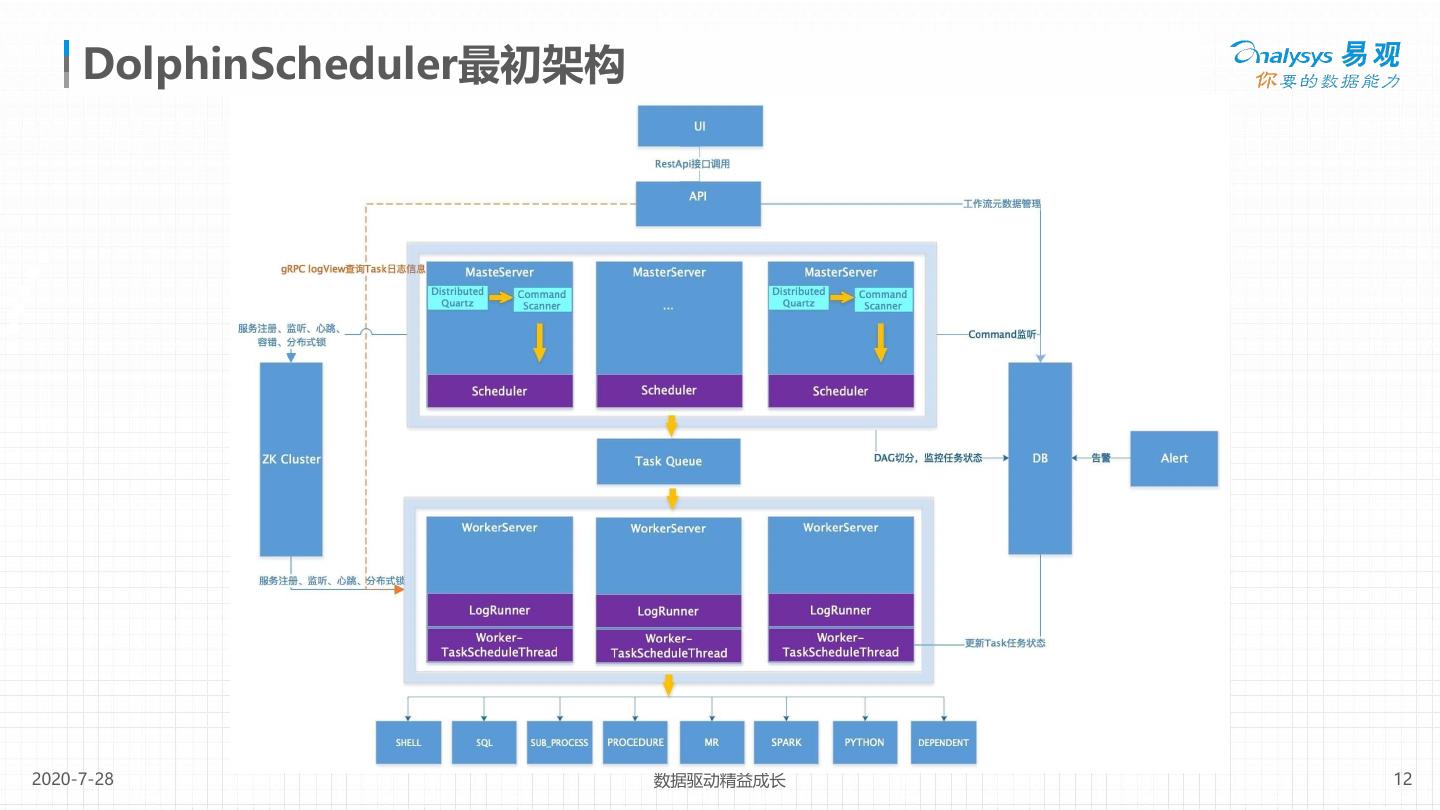

12 . DolphinScheduler最初架构
2020-7-28 数据驱动精益成长 12

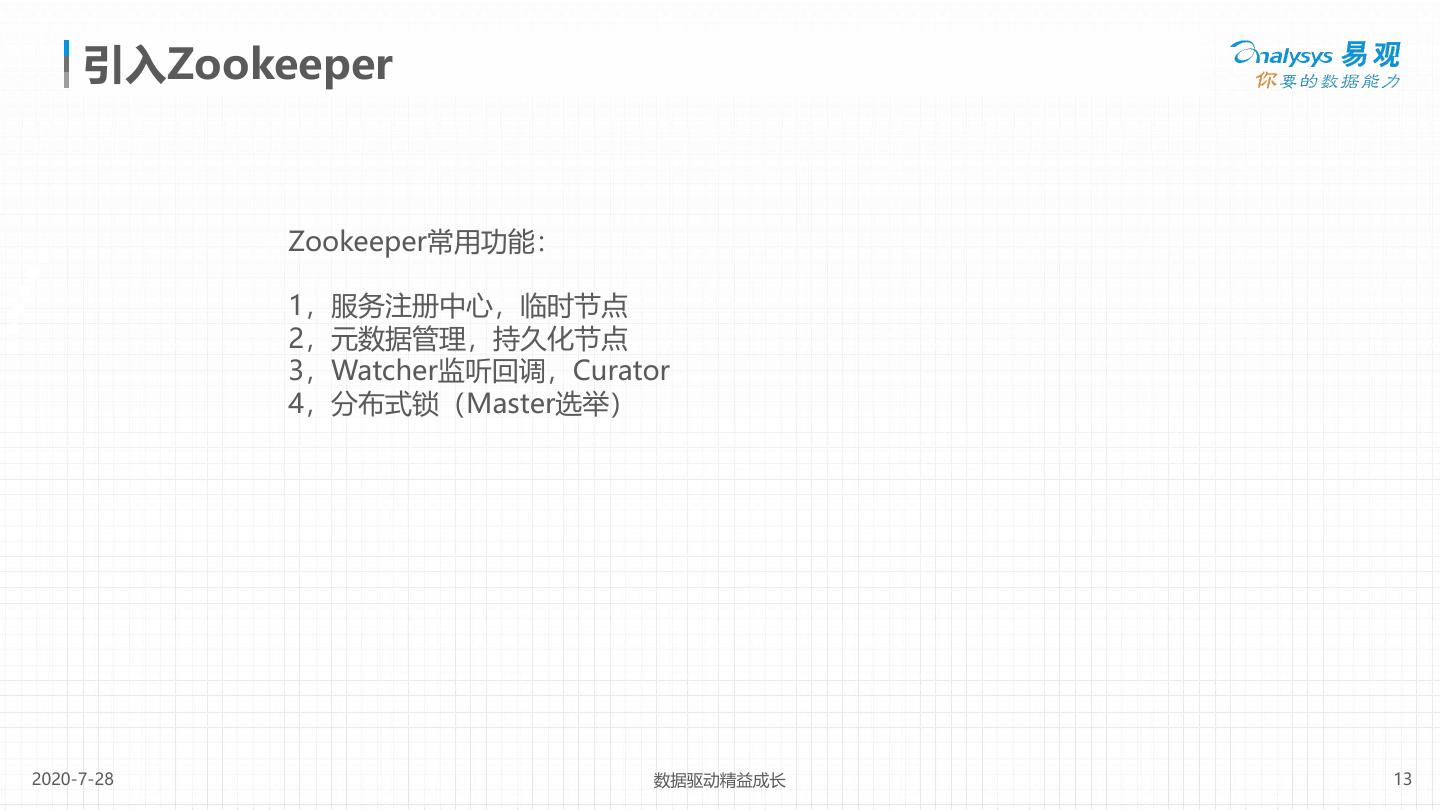

13 . 引入Zookeeper
Zookeeper常用功能：
1，服务注册中心，临时节点
2，元数据管理，持久化节点
3，Watcher监听回调，Curator
4，分布式锁（Master选举）
2020-7-28 数据驱动精益成长 13

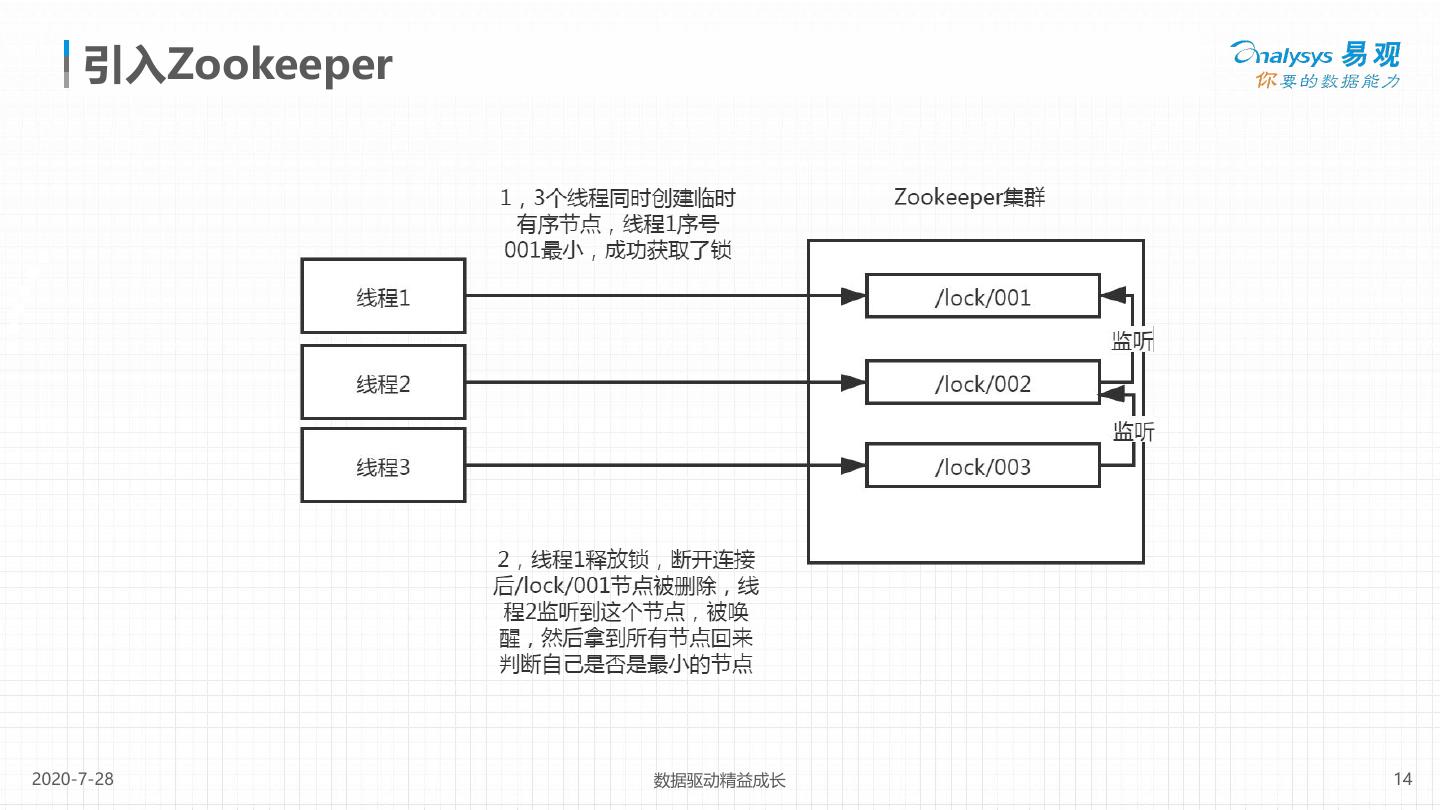

14 . 引入Zookeeper
2020-7-28 数据驱动精益成长 14

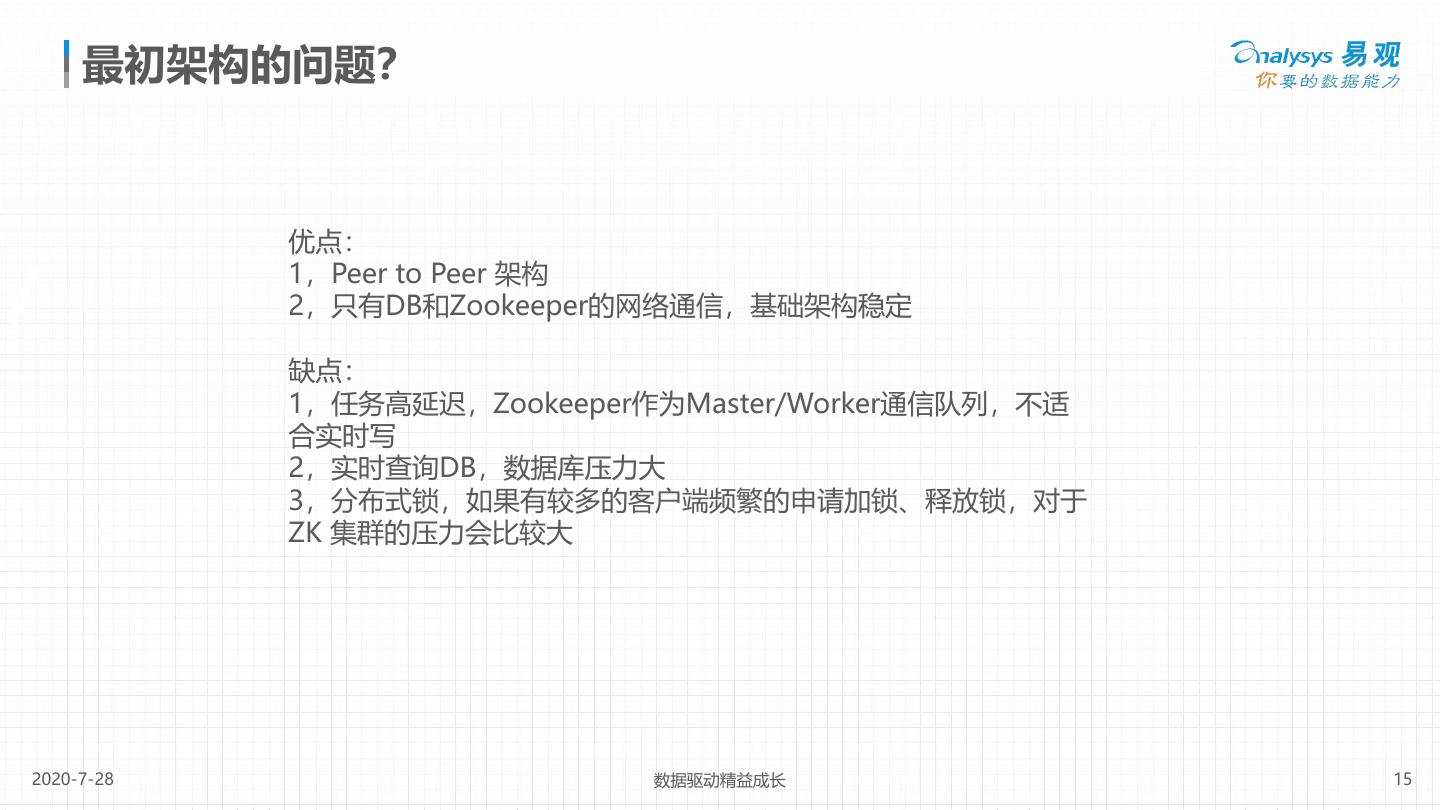

15 . 最初架构的问题？
优点：
1，Peer to Peer 架构
2，只有DB和Zookeeper的网络通信，基础架构稳定
缺点：
1，任务高延迟，Zookeeper作为Master/Worker通信队列，不适
合实时写
2，实时查询DB，数据库压力大
3，分布式锁，如果有较多的客户端频繁的申请加锁、释放锁，对于
ZK 集群的压力会比较大
2020-7-28 数据驱动精益成长 15
16 . PART 4
NIO框架Netty问世
2020-7-28 数据驱动精益成长 16

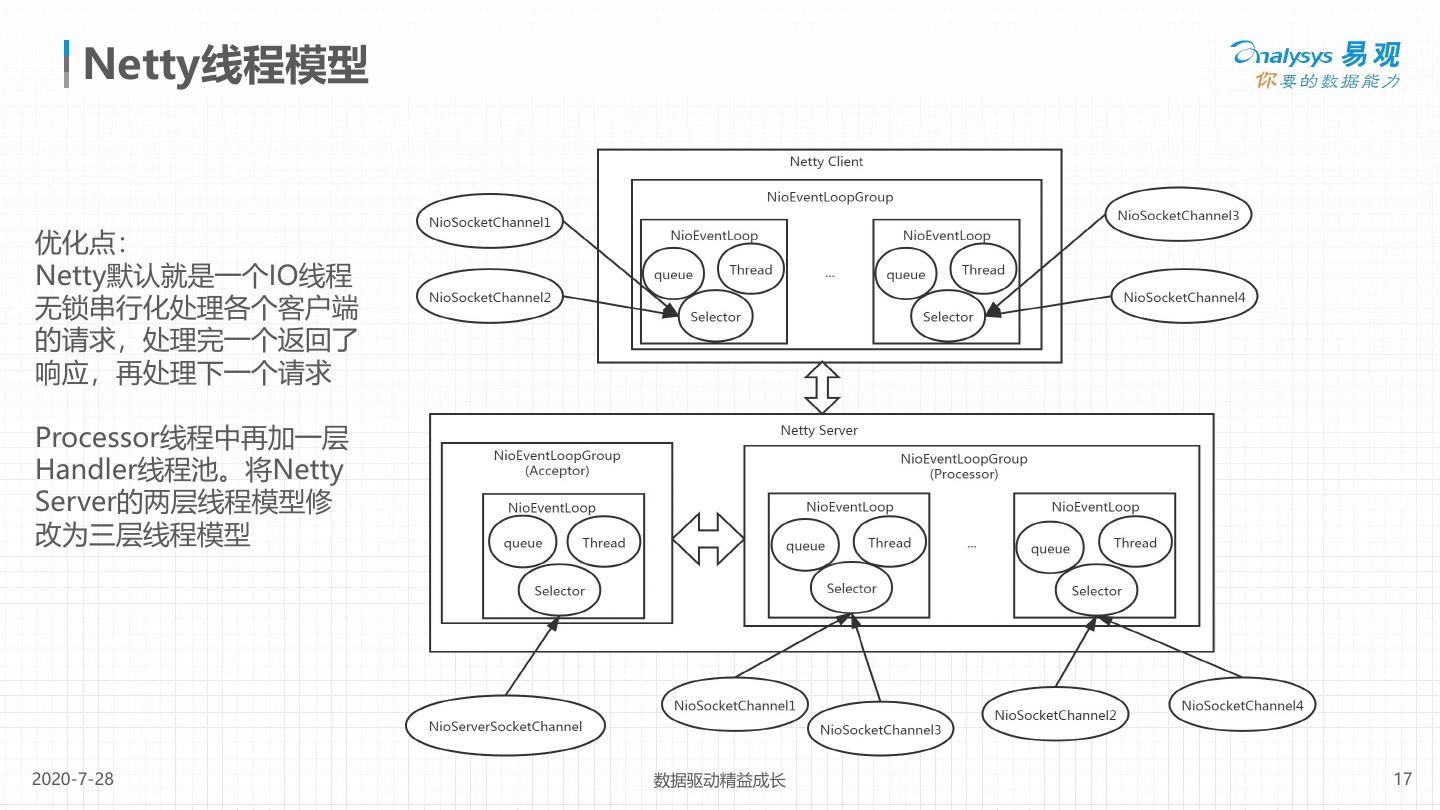

17 . Netty线程模型
优化点：
Netty默认就是一个IO线程
无锁串行化处理各个客户端
的请求，处理完一个返回了
响应，再处理下一个请求
Processor线程中再加一层
Handler线程池。将Netty
Server的两层线程模型修
改为三层线程模型
2020-7-28 数据驱动精益成长 17
18 . 1.3.x架构改进
2020-7-28 数据驱动精益成长 18

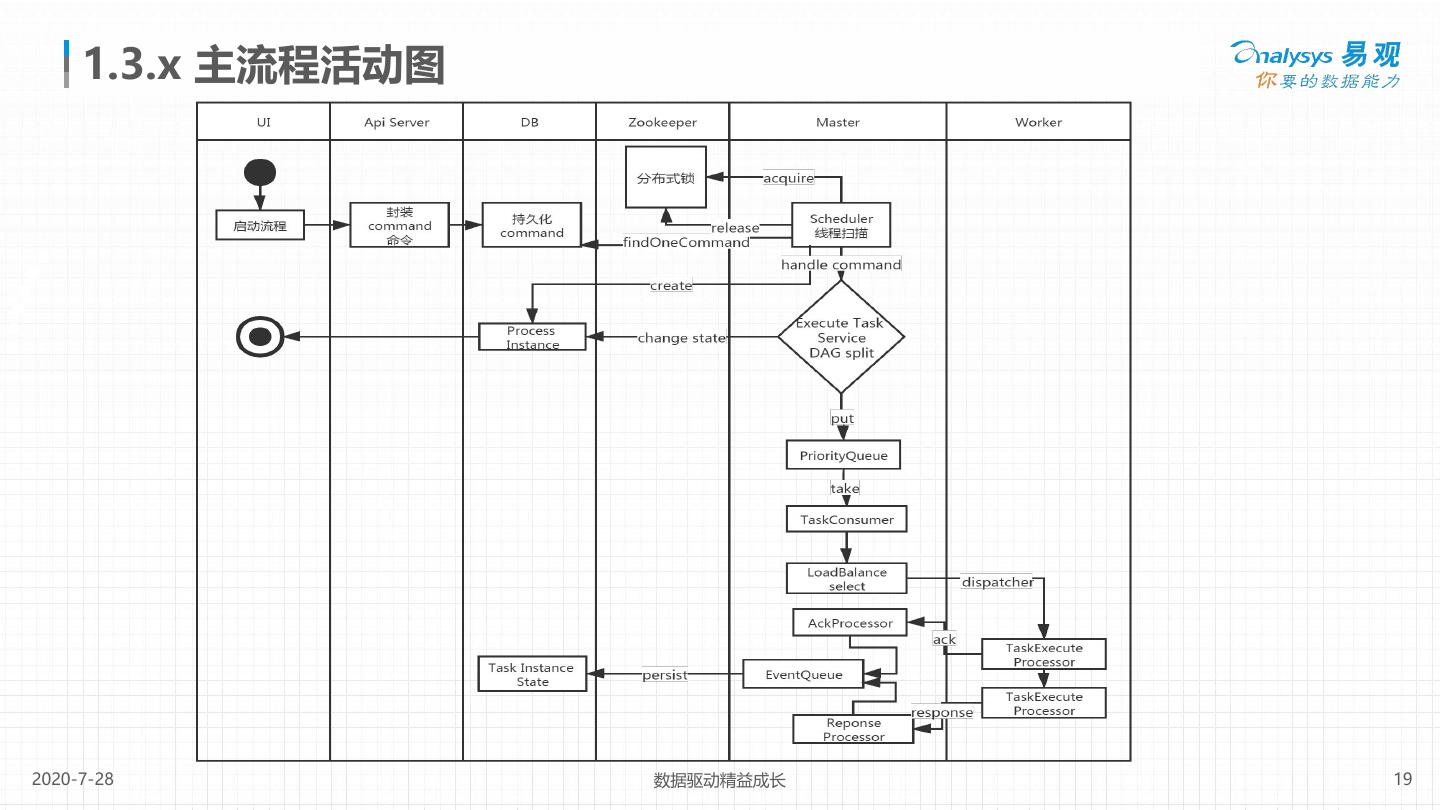

19 . 1.3.x 主流程活动图
2020-7-28 数据驱动精益成长 19
20 . PART 5
容错设计
2020-7-28 数据驱动精益成长 20

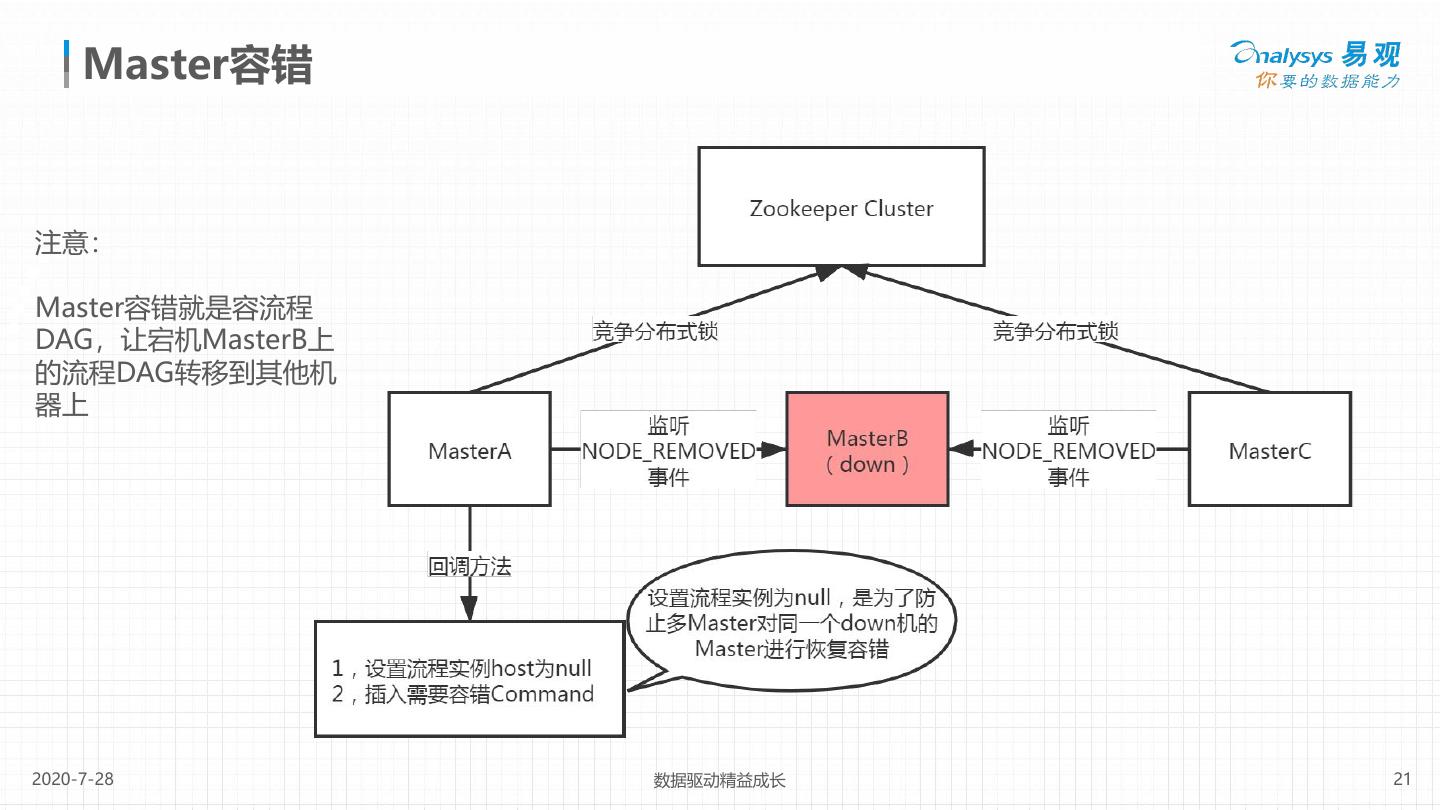

21 . Master容错
注意：
Master容错就是容流程
DAG，让宕机MasterB上
的流程DAG转移到其他机
器上
2020-7-28 数据驱动精益成长 21

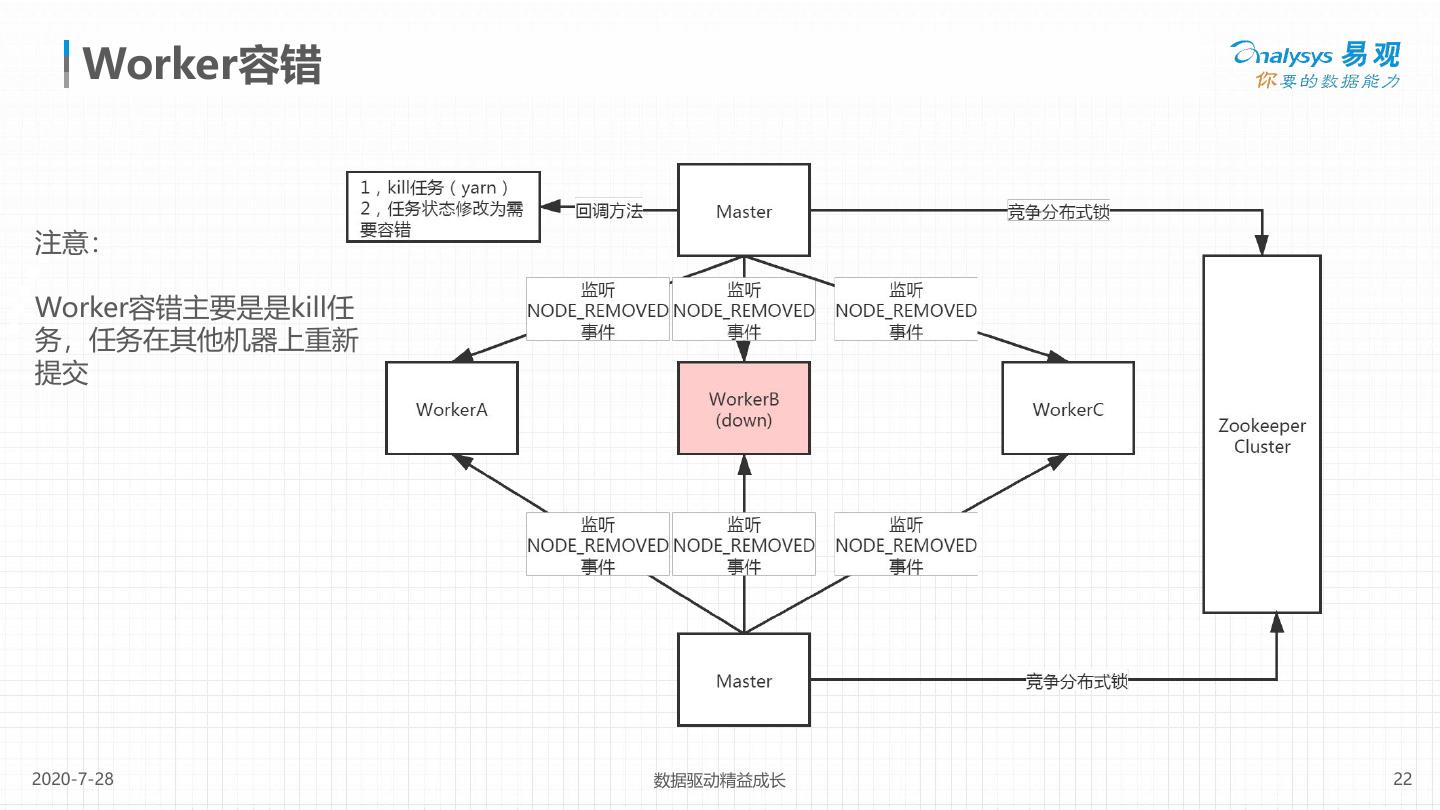

22 . Worker容错
注意：
Worker容错主要是是kill任
务，任务在其他机器上重新
提交
2020-7-28 数据驱动精益成长 22
23 . PART 6
未来架构规划
2020-7-28 数据驱动精益成长 23

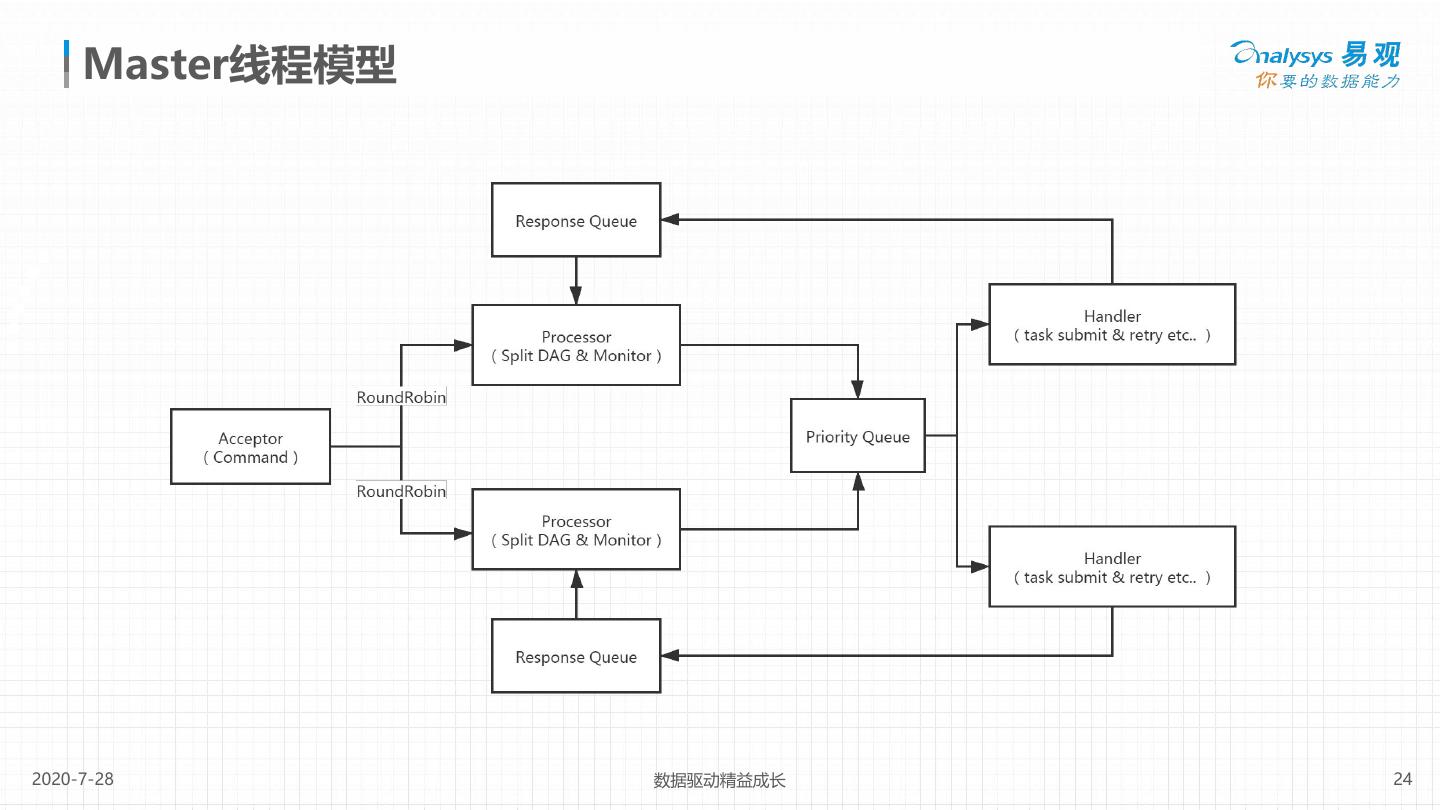

24 . Master线程模型
2020-7-28 数据驱动精益成长 24

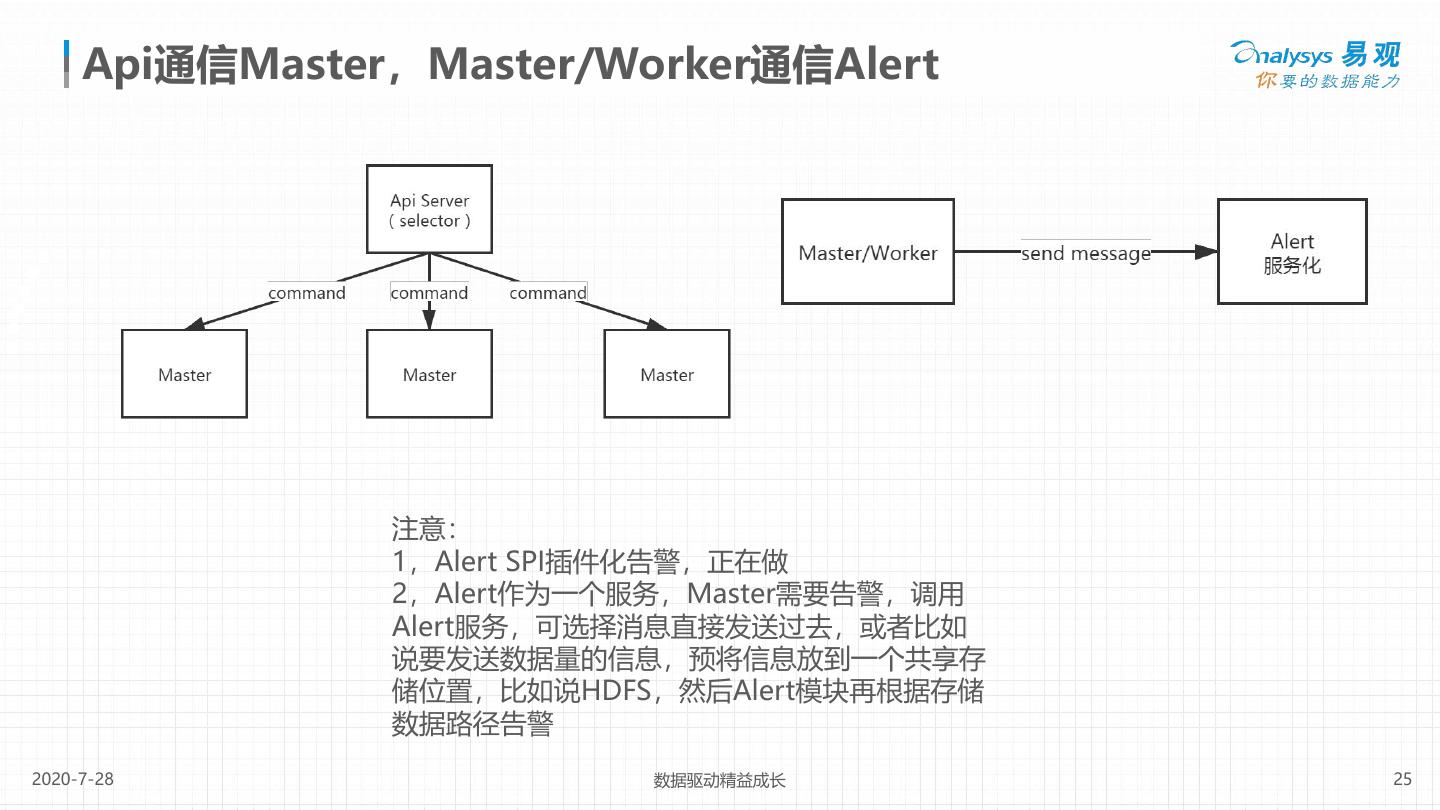

25 . Api通信Master，Master/Worker通信Alert
注意：
1，Alert SPI插件化告警，正在做
2，Alert作为一个服务，Master需要告警，调用
Alert服务，可选择消息直接发送过去，或者比如
说要发送数据量的信息，预将信息放到一个共享存
储位置，比如说HDFS，然后Alert模块再根据存储
数据路径告警
2020-7-28 数据驱动精益成长 25
26 . 容错
Zookeeper 在工程实践的过程中经常会发生的一个现象就是
Zookeeper 客户端”假死”，所谓的”假死”是指如果
Zookeeper 客户端机器负载过高或者正在进行 JVM Full GC，
那么可能会导致 Zookeeper 客户端到 Zookeeper 服务端的心
跳不能正常发出，一旦这个时间持续较长，超过了配置的
Zookeeper Session Timeout 参数的话，Zookeeper 服务端就
会认为客户端的 session 已经过期从而将客户端的 Session 关
闭。”假死”有可能引起分布式系统常说的双主或脑裂 (brain-
split) 现象。
2020-7-28 数据驱动精益成长 26
