Android应用开发入门教程(经典版)

展开查看详情

1 . www.linuxidc.com Android 应用开发入门教程（经典版） Linux公社（LinuxIDC.com）于 2006 年 9 月 25 日注册并开通网站，Linux现在已经成为一种广受关注和支持的一种操作系统，IDC是互联网数据中心，LinuxIDC 就是关于Linux的数据中心。 LinuxIDC.com提供包括Ubuntu，Fedora，SUSE技术，以及最新IT资讯等Linux专业类网站。 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

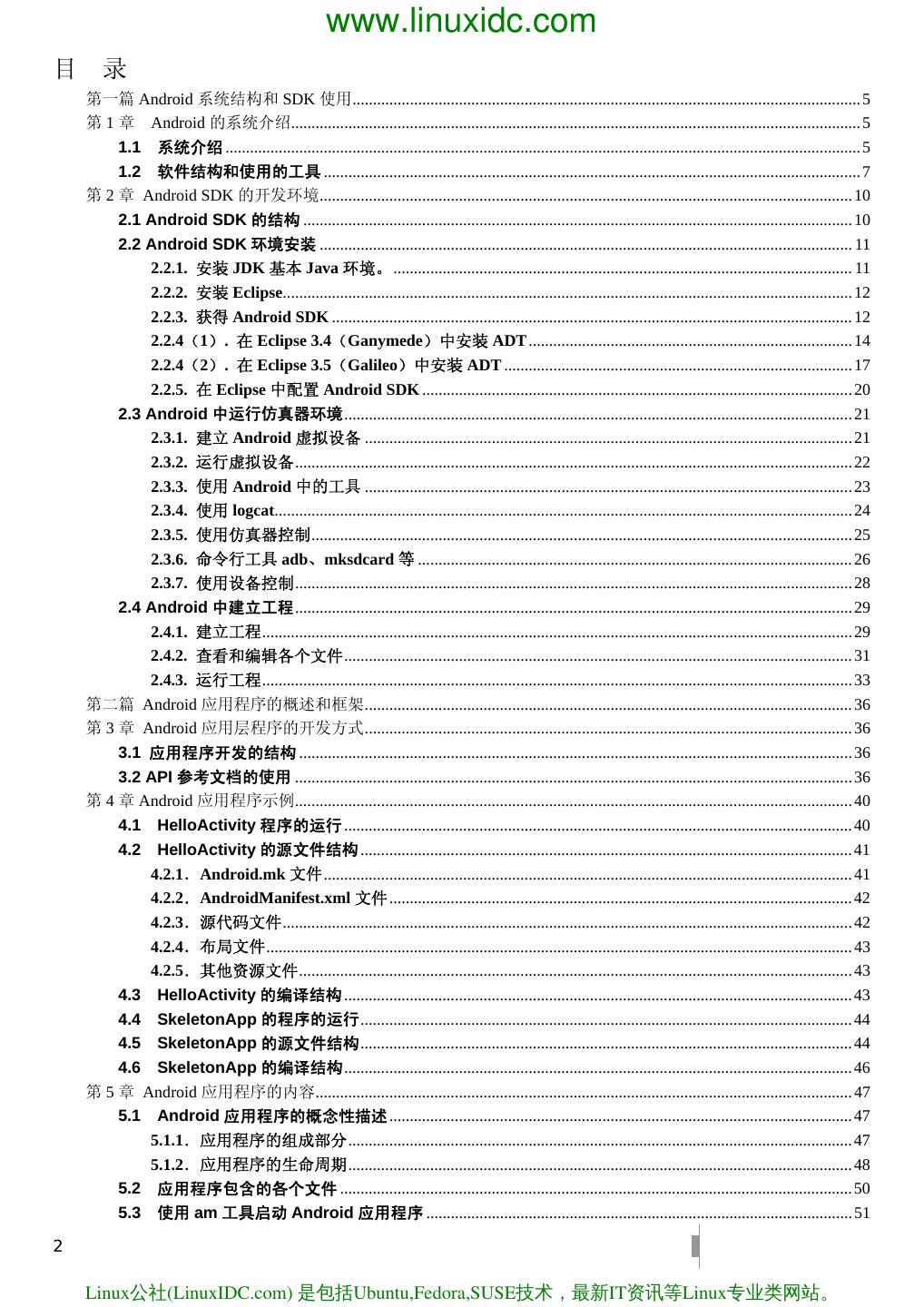

2 . www.linuxidc.com 目录第一篇 Android 系统结构和 SDK 使用............................................................................................................................ 5 第 1 章 Android 的系统介绍........................................................................................................................................... 5 1.1 系统介绍 ........................................................................................................................................................... 5 1.2 软件结构和使用的工具 ................................................................................................................................... 7 第 2 章 Android SDK 的开发环境.................................................................................................................................. 10 2.1 Android SDK 的结构 ...................................................................................................................................... 10 2.2 Android SDK 环境安装 .................................................................................................................................. 11 2.2.1. 安装 JDK 基本 Java 环境。................................................................................................................ 11 2.2.2. 安装 Eclipse........................................................................................................................................... 12 2.2.3. 获得 Android SDK ............................................................................................................................... 12 2.2.4（1）. 在 Eclipse 3.4（Ganymede）中安装 ADT ............................................................................... 14 2.2.4（2）. 在 Eclipse 3.5（Galileo）中安装 ADT ..................................................................................... 17 2.2.5. 在 Eclipse 中配置 Android SDK ......................................................................................................... 20 2.3 Android 中运行仿真器环境............................................................................................................................ 21 2.3.1. 建立 Android 虚拟设备 ....................................................................................................................... 21 2.3.2. 运行虚拟设备........................................................................................................................................ 22 2.3.3. 使用 Android 中的工具 ....................................................................................................................... 23 2.3.4. 使用 logcat............................................................................................................................................. 24 2.3.5. 使用仿真器控制.................................................................................................................................... 25 2.3.6. 命令行工具 adb、mksdcard 等 .......................................................................................................... 26 2.3.7. 使用设备控制........................................................................................................................................ 28 2.4 Android 中建立工程........................................................................................................................................ 29 2.4.1. 建立工程................................................................................................................................................ 29 2.4.2. 查看和编辑各个文件............................................................................................................................ 31 2.4.3. 运行工程................................................................................................................................................ 33 第二篇 Android 应用程序的概述和框架....................................................................................................................... 36 第 3 章 Android 应用层程序的开发方式....................................................................................................................... 36 3.1 应用程序开发的结构 ....................................................................................................................................... 36 3.2 API 参考文档的使用 ........................................................................................................................................ 36 第 4 章 Android 应用程序示例........................................................................................................................................ 40 4.1 HelloActivity 程序的运行 ............................................................................................................................ 40 4.2 HelloActivity 的源文件结构 ........................................................................................................................ 41 4.2.1．Android.mk 文件................................................................................................................................. 41 4.2.2．AndroidManifest.xml 文件 ................................................................................................................. 42 4.2.3．源代码文件........................................................................................................................................... 42 4.2.4．布局文件............................................................................................................................................... 43 4.2.5．其他资源文件....................................................................................................................................... 43 4.3 HelloActivity 的编译结构 ............................................................................................................................ 43 4.4 SkeletonApp 的程序的运行........................................................................................................................ 44 4.5 SkeletonApp 的源文件结构........................................................................................................................ 44 4.6 SkeletonApp 的编译结构............................................................................................................................ 46 第 5 章 Android 应用程序的内容................................................................................................................................... 47 5.1 Android 应用程序的概念性描述 ................................................................................................................. 47 5.1.1．应用程序的组成部分........................................................................................................................... 47 5.1.2．应用程序的生命周期........................................................................................................................... 48 5.2 应用程序包含的各个文件 ............................................................................................................................. 50 5.3 使用 am 工具启动 Android 应用程序 ........................................................................................................ 51 2 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

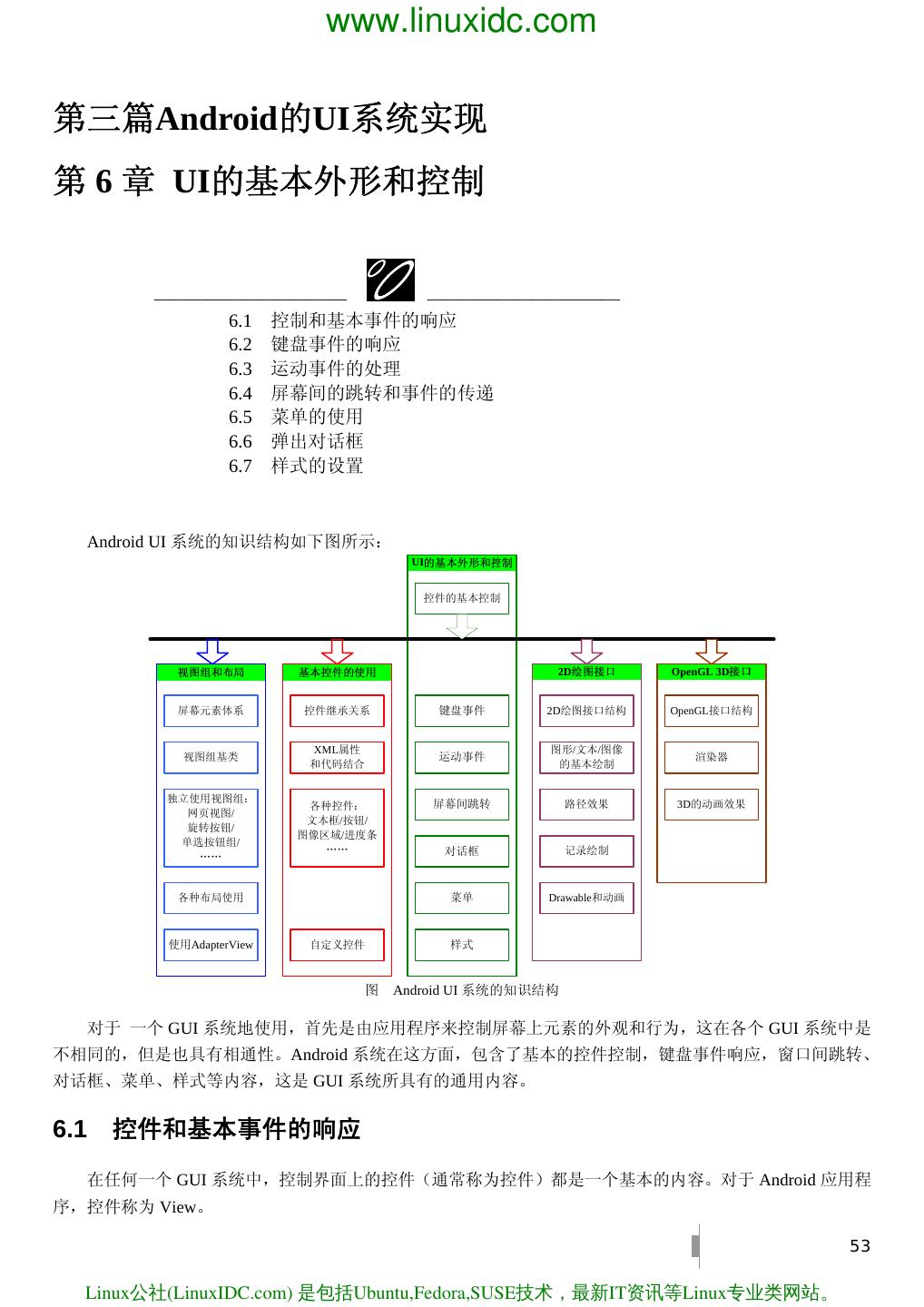

3 . www.linuxidc.com 第三篇 Android 的 UI 系统实现 ..................................................................................................................................... 53 第 6 章 UI 的基本外形和控制........................................................................................................................................ 53 6.1 控件和基本事件的响应 ................................................................................................................................. 53 6.1.1．事件响应方法....................................................................................................................................... 54 6.1.2．第二种响应方法................................................................................................................................... 56 6.1.3．第三种响应方法................................................................................................................................... 57 6.2 键盘事件的响应 ............................................................................................................................................... 57 6.3 运动事件的处理 ............................................................................................................................................... 59 6.4 屏幕间的跳转和事件的传递 ........................................................................................................................... 62 6.4.1．跳转的方法........................................................................................................................................... 62 6.4.2．带有返回值的跳转............................................................................................................................... 63 6.5 菜单的使用 ........................................................................................................................................................ 66 6.6 弹出对话框 ........................................................................................................................................................ 67 6.6.1. 提示信息和两个按钮的对话框............................................................................................................ 68 6.6.2. 提示信息和三个按钮的对话框............................................................................................................ 69 6.6.3. 列表项对话框........................................................................................................................................ 70 6.6.4. 单选项和按钮对话框............................................................................................................................ 70 6.6.5. 复选项和按钮对话框............................................................................................................................ 71 6.6.6. 文本的按键对话框（使用布局文件）................................................................................................ 72 6.7 样式的设置 ....................................................................................................................................................... 74 6.7.1．预定样式对话框................................................................................................................................... 74 6.7.2．自定义样式对话框............................................................................................................................... 74 6.7.3．窗口透明样式示例............................................................................................................................... 75 第 7 章控件（Widget）的使用 ..................................................................................................................................... 78 7.1 Android 中控件的层次结构......................................................................................................................... 78 7.2 基本控件的使用 ............................................................................................................................................. 79 7.2.1．普通按钮............................................................................................................................................... 79 7.2.2．图像区域............................................................................................................................................... 80 7.2.3．图像按钮............................................................................................................................................... 82 7.2.4．进度条................................................................................................................................................... 83 7.2.5．多种控件............................................................................................................................................... 85 7.3 自定义的视图 ................................................................................................................................................... 86 第 8 章视图组（ViewGroup）和布局（Layout）的使用 ........................................................................................... 89 8.1 Android 的屏幕元素体系................................................................................................................................ 89 8.2 几种独立使用的视图组 ................................................................................................................................... 90 8.2.1．网页视图............................................................................................................................................... 90 8.2.2．旋转按钮............................................................................................................................................... 91 8.2.3．文本切换器........................................................................................................................................... 93 8.2.4．图像切换器........................................................................................................................................... 94 8.3 作为简单容器使用的视图组 ........................................................................................................................... 95 8.3.1．单选按钮组........................................................................................................................................... 95 8.3.2．使用滚动条........................................................................................................................................... 96 8.4 布局（Layout） .............................................................................................................................................. 99 8.4.1．基本的布局内容................................................................................................................................... 99 8.4.2．线性布局（LinearLayout） ............................................................................................................. 100 8.4.3．相对布局（RelativeLayout）........................................................................................................... 101 8.4.4．表单布局（Table Layout）.............................................................................................................. 103 8.5 网格（Grid）视图组 ................................................................................................................................... 103 3 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

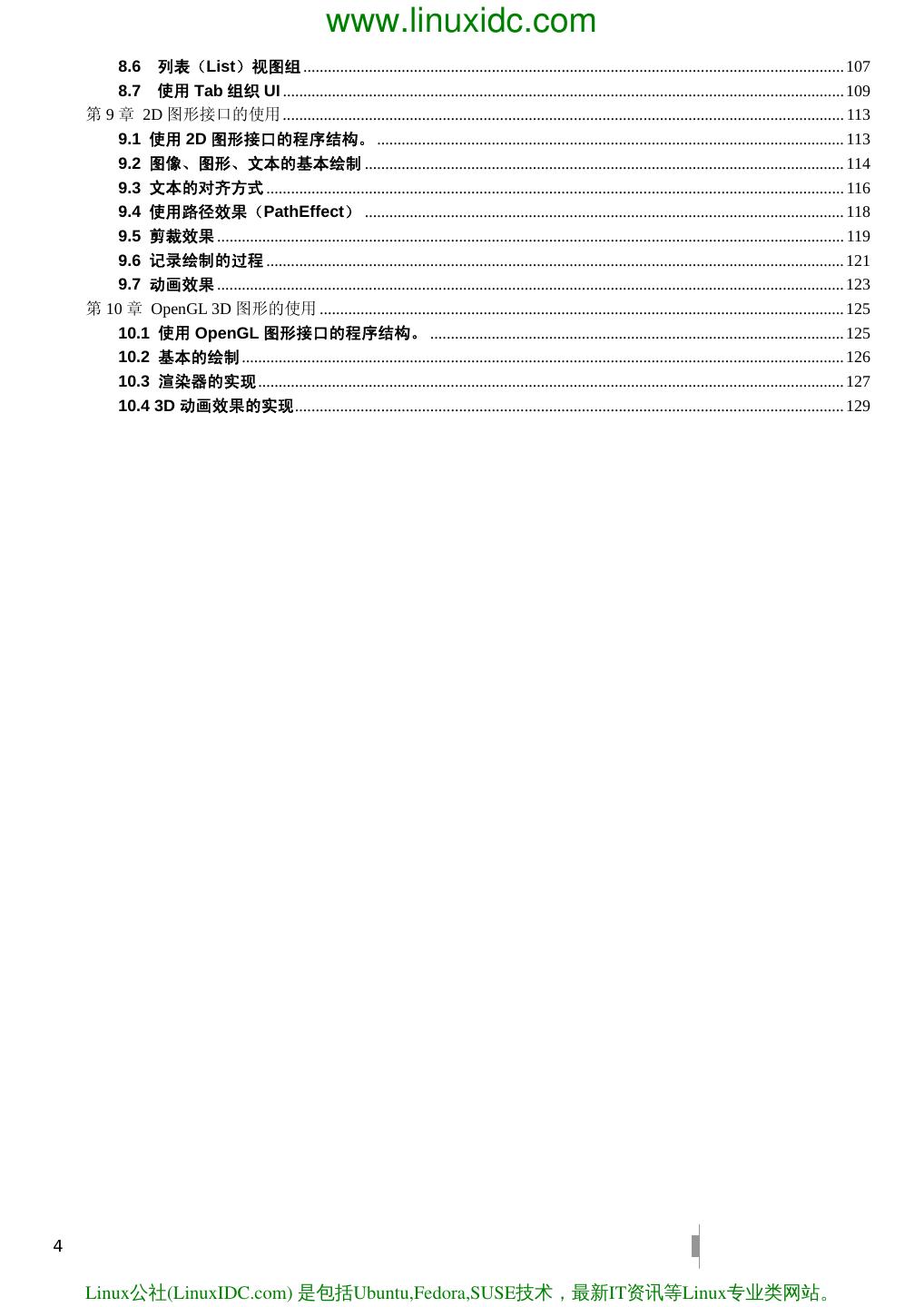

4 . www.linuxidc.com 8.6 列表（List）视图组 .................................................................................................................................... 107 8.7 使用 Tab 组织 UI ......................................................................................................................................... 109 第 9 章 2D 图形接口的使用 ......................................................................................................................................... 113 9.1 使用 2D 图形接口的程序结构。 .................................................................................................................. 113 9.2 图像、图形、文本的基本绘制 ..................................................................................................................... 114 9.3 文本的对齐方式 ............................................................................................................................................. 116 9.4 使用路径效果（PathEffect） ..................................................................................................................... 118 9.5 剪裁效果 ......................................................................................................................................................... 119 9.6 记录绘制的过程 ............................................................................................................................................. 121 9.7 动画效果 ......................................................................................................................................................... 123 第 10 章 OpenGL 3D 图形的使用 ................................................................................................................................ 125 10.1 使用 OpenGL 图形接口的程序结构。 ..................................................................................................... 125 10.2 基本的绘制 ................................................................................................................................................... 126 10.3 渲染器的实现 ............................................................................................................................................... 127 10.4 3D 动画效果的实现...................................................................................................................................... 129 4 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

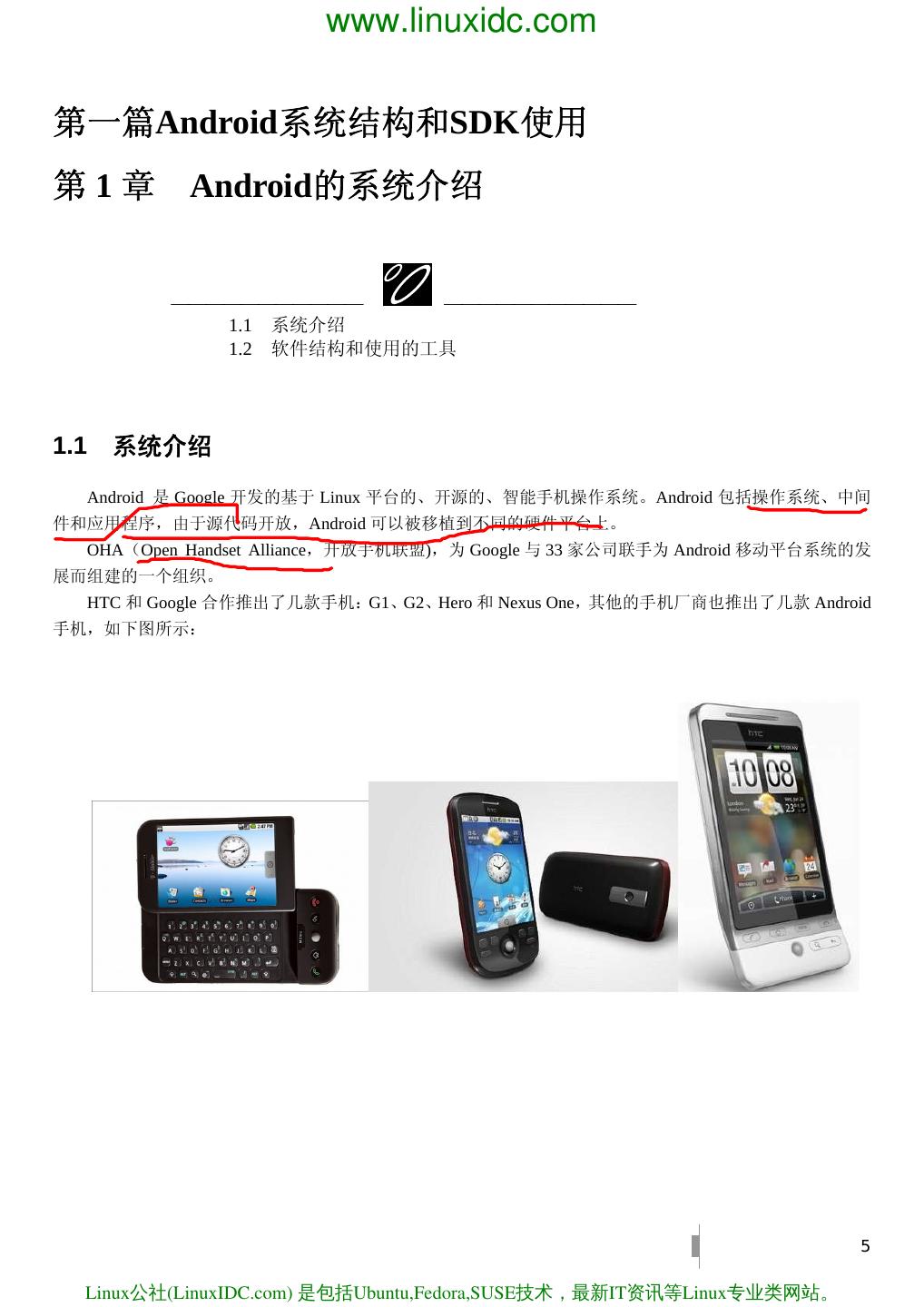

5 . www.linuxidc.com 第一篇Android系统结构和SDK使用第1章 Android的系统介绍 ⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯ ⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯ 1.1 系统介绍 1.2 软件结构和使用的工具 1.1 系统介绍 Android 是 Google 开发的基于 Linux 平台的、开源的、智能手机操作系统。Android 包括操作系统、中间件和应用程序，由于源代码开放，Android 可以被移植到不同的硬件平台上。 OHA（Open Handset Alliance，开放手机联盟)，为 Google 与 33 家公司联手为 Android 移动平台系统的发展而组建的一个组织。 HTC 和 Google 合作推出了几款手机：G1、G2、Hero 和 Nexus One，其他的手机厂商也推出了几款 Android 手机，如下图所示： 5 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

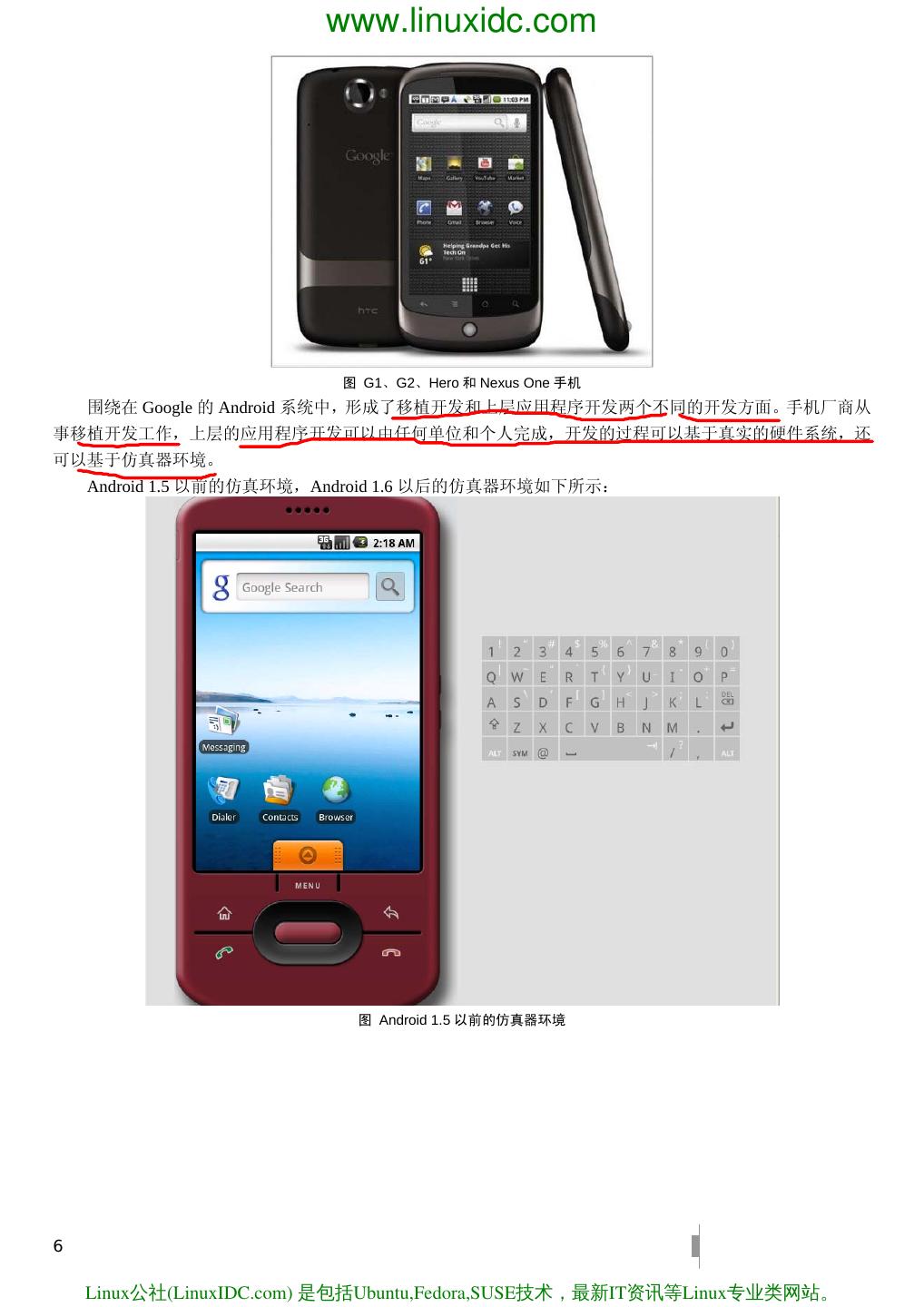

6 . www.linuxidc.com 图 G1、G2、Hero 和 Nexus One 手机围绕在 Google 的 Android 系统中，形成了移植开发和上层应用程序开发两个不同的开发方面。手机厂商从事移植开发工作，上层的应用程序开发可以由任何单位和个人完成，开发的过程可以基于真实的硬件系统，还可以基于仿真器环境。 Android 1.5 以前的仿真环境，Android 1.6 以后的仿真器环境如下所示：图 Android 1.5 以前的仿真器环境 6 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

7 . www.linuxidc.com 图 Android 1.6 以后的仿真器环境作为一个手机平台，Android 在技术上的优势主要有以下几点：全开放智能手机平台多硬件平台的支持使用众多的标准化技术核心技术完整，统一完善的 SDK 和文档完善的辅助开发工具 Android 的开发者可以在完备的开发环境中进行开发，Android 的官方网站也提供了丰富的文档、资料。这样有利于 Android 系统的开发和运行在一个良好的生态环境中。 1.2 软件结构和使用的工具从宏观的角度来看，Android 是一个开放的软件系统，它包含了众多的源代码。从下至上，Android 系统分成 4 个层次：第 1 层次：Linux 操作系统及驱动；第 2 层次：本地代码（C/C++）框架；第 3 层次：Java 框架；第 4 层次：Java 应用程序。 Android 系统的架构如图所示： 7 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

8 . www.linuxidc.com Java 系统API Java C/C++ <--> JAVA Java 内核空间 <--> 用户空间 Linux 图 Android 系统的架构 Android 的第 1 层次由 C 语言实现，第 2 层次由 C 和/C++实现，第 3、4 层次主要由 Java 代码实现。第 1 层次和第 2 层次之间，从 Linux 操作系统的角度来来看，是内核空间与用户空间的分界线，第 1 层次运行于内核空间，第 2、3、4 层次运行于用户空间。第 2 层次和第 3 层次之间，是本地代码层和 Java 代码层的接口。第 3 层次和第 4 层次之间，是 Android 的系统 API 的接口，对于 Android 应用程序的开发，第 3 层次以下的内容是不可见的，仅考虑系统 API 即可。由于 Android 系统需要支持 Java 代码的运行，这部分内容是 Android 的运行环境（Runtime），由虚拟机和 Java 基本类组成。对于 Android 应用程序的开发，主要关注第 3 层次和第 4 层次之间的接口。除了软件本身的代码之外，Android 还提供了一系列工具来辅助系统开发，这些主要的工具包括： aapt（Android Asset Packaging Tool）：用于建立 zip 兼容的包（zip、jar、apk），也可用于将资源编译到二进制的 assets。 adb（Android Debug Bridge，Android 调试桥）：使用 adb 工具可以在模拟器或设备上安装应用程序的.apk 文件，并从命令行访问模拟器或设备。也可以用它把 Android 模拟器或设备上的应用程序代码和一个标准的调试器连接在一起。 android 工具：android 工具是一个脚本，用于创建和管理 Android Virtual Devices （AVDs）。 AIDL 工具（Android Interface Description Language，Android 接口描述语言工具），AIDL 工具可以生成进程间接口的代码，诸如 Service 可能使用的接口。 AVDs（Android Virtual Devices，Android 虚拟设备）用于配置模拟器，模拟出类似的设备效果 DDMS（Dalvik Debug Monitor Service，Dalvik 调试监视器服务）：这个工具集成了 Dalvik，能够在模拟器或者设备上管理进程并协助调试。可以使用它杀死进程，选择某个特定的进程来调试，产生跟踪数据，观察堆（heap）和线程信息，截取模拟器或设备的屏幕画面，还有更多的功能。 dx：dx 工具用于将.class 字节码（bytecode）转换为 Android 字节码（保存在.dex 文件中）这个字节码文件是给 Android 的 Java 虚拟机运行用的。 Draw 9-patch：Draw 9-patch 工具允许使用所见即所得（WYSIWYG）的编辑器轻松地创建 NinePatch 图形。 Emulator（模拟器）：模拟器是一个运行于主机上的程序，可以使用模拟器来模拟一个实际的 Android 系统的运行，使用模拟器非常适合调试和测试应用程序。 Hierarchy Viewer（层级观察器）：层级观察器工具允许调试和优化用户界面。它用可视的方法把视图（view）的布局层次展现出来，此外，还给当前界面提供了一个具有像素栅格（grid）的放大镜观察器。 mksdcard：帮助创建磁盘映像（disk image），可以在模拟器环境下使用磁盘映像来模拟外部存储卡（例如 SD 卡）。 Monkey：Monkey 是在模拟器或设备上运行的一个小程序，它能够产生随机的用户事件流，例如：点击（click）、触摸（touch）、挥手（gestures），还包括一系列系统级事件。可以使用 Monkey 给正在开发的程序 8 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

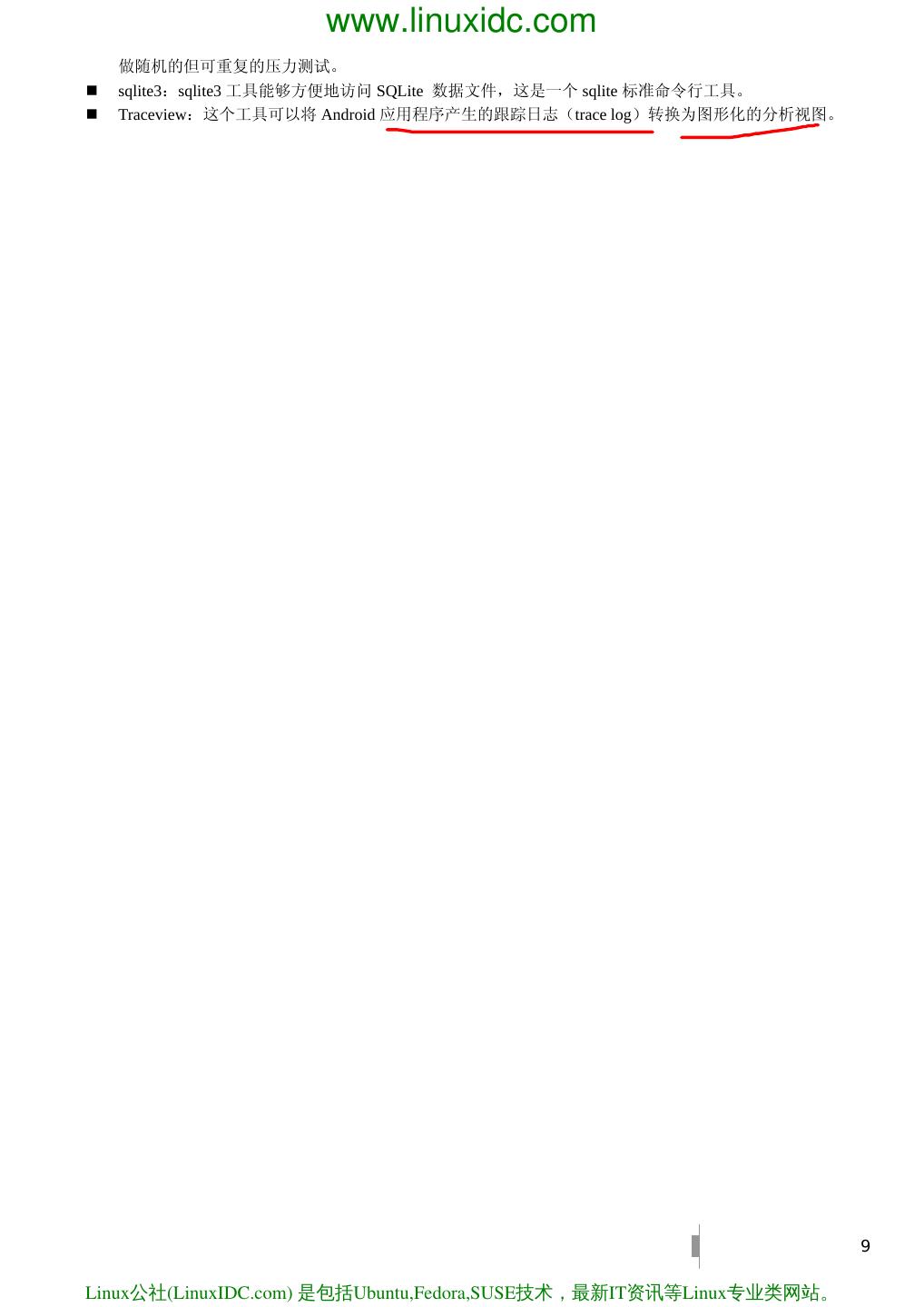

9 . www.linuxidc.com 做随机的但可重复的压力测试。 sqlite3：sqlite3 工具能够方便地访问 SQLite 数据文件，这是一个 sqlite 标准命令行工具。 Traceview：这个工具可以将 Android 应用程序产生的跟踪日志（trace log）转换为图形化的分析视图。 9 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

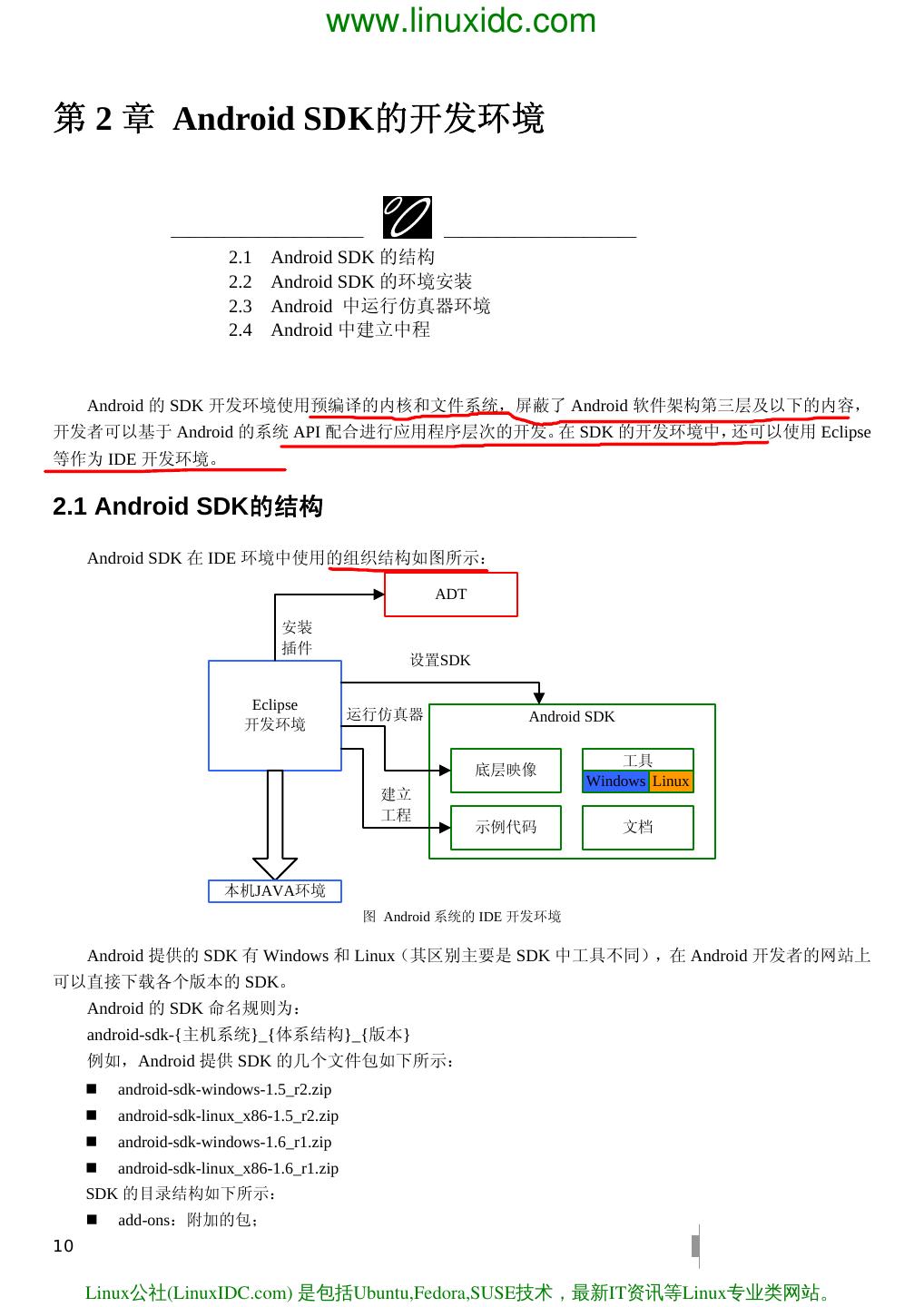

10 . www.linuxidc.com 第 2 章 Android SDK的开发环境 ⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯ ⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯ 2.1 Android SDK 的结构 2.2 Android SDK 的环境安装 2.3 Android 中运行仿真器环境 2.4 Android 中建立中程 Android 的 SDK 开发环境使用预编译的内核和文件系统，屏蔽了 Android 软件架构第三层及以下的内容，开发者可以基于 Android 的系统 API 配合进行应用程序层次的开发。在 SDK 的开发环境中，还可以使用 Eclipse 等作为 IDE 开发环境。 2.1 Android SDK的结构 Android SDK 在 IDE 环境中使用的组织结构如图所示： ADT 安装插件设置SDK Eclipse 运行仿真器 Android SDK 开发环境工具底层映像 Windows Linux 建立工程示例代码文档本机JAVA环境图 Android 系统的 IDE 开发环境 Android 提供的 SDK 有 Windows 和 Linux（其区别主要是 SDK 中工具不同），在 Android 开发者的网站上可以直接下载各个版本的 SDK。 Android 的 SDK 命名规则为： android-sdk-{主机系统}_{体系结构}_{版本} 例如，Android 提供 SDK 的几个文件包如下所示： android-sdk-windows-1.5_r2.zip android-sdk-linux_x86-1.5_r2.zip android-sdk-windows-1.6_r1.zip android-sdk-linux_x86-1.6_r1.zip SDK 的目录结构如下所示： add-ons：附加的包； 10 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

11 . www.linuxidc.com docs：HTML 格式的离线文档； platforms：SDK 核心内容； tools：工具。在 platforms 中包含了的各个 Android SDK 版本的目录中，包含系统映像，工具、示例代码等内容。 data/ ：包含默认的字体、资源等内容； images/ ：包含默认的 Android 磁盘映像，包括了系统映像（Android system image）, 默认的用户数据映像（userdata image）,默认的内存盘映像（ramdisk image）等等，这些映像是仿真器运行的时候需要使用的； samples/：包含一系列的应用程序，可以在 Android 的开发环境中，根据它们建立工程，编译并在仿真器上运行； skins/：包含了几个仿真器的皮肤，每个皮肤对应了一种屏幕尺寸； templates/：包含了几个用 SDK 开发工具的模板； tools/：特定平台的工具； Any development tools that are specific to the platform version. android.jar：Android 库文件的 JAVA 程序包，在编译本平台的 Android 应用程序的时候被使用。不同保本的 API 对应着不同的 API 级别，Android 已经发布，并且属于正式支持的各个版本的 SDK 如下所示： Android 的发布版本 API 级别 Android 1.1 2 Android 1.5 3 Android 1.6 4 Android 2.0 5 Android 2.0.1 6 Android 2.1 7 Android 的 SDK 需要配合 ADT 使用，ADT（Android Development Tools）是 Eclipse 集成环境的一个插件。通过扩展 Eclipse 集成环境功能，使得生成和调试 Android 应用程序既容易又快速。 2.2 Android SDK环境安装 Android 的 SDK Windows 版本需要以下的内容： JDK 1.5 或者 JDK 1.6 Eclipse 集成开发环境 ADT（Android Development Tools）插件 Android SDK 其中 ADT 和 Android SDK 可以到 Android 开发者的网站去下载，或者在线安装亦可，ADT 的功能如下所示：可以从 Eclipse IDE 内部访问其他的 Android 开发工具。例如，ADT 可以让你直接从 Eclipse 访问 DDMS 工具的很多功能——屏幕截图、管理端口转发（port-forwarding）、设置断点，观察线程和进程信息。提供了一个新的项目向导（New Project Wizard），帮助你快速生成和建立起新 Android 应用程序所需的最基本文件使构建 Android 应用程序的过程变得自动化，以及简单易行。提供了一个 Android 代码编辑器，可以帮助你为 Android manifest 和资源文件编写有效的 XML 在 Eclipse 环境中使用 Android SDK 的步骤如下所示： 2.2.1. 安装JDK基本Java环境。 Eclipse 的运行需要依赖 JDK，因此需要下载使用 JDK 的包，并进行安装。 JDK 1.6 版本其文件为 jdk-6u10-rc2-bin-b32- windows-i586-p-12_sep_2008.exe，点击直接进行安装即可。 11 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

12 . www.linuxidc.com 2.2.2. 安装Eclipse Eclipse 集成开发环境是开放的软件，可以到 Eclipse 的网站上去下载： http://www.eclipse.org/downloads/ Eclipse 包含了以下的几个版本 Eclipse 3.3（Europa） Eclipse 3.4（Ganymede） Eclipse 3.5（Galileo）在 Android 的开发中，推荐使用 Eclipse 3.4 和 Eclipse 3.5， Eclipse 3.3 虽然也可以使用，但是没有得到 Android 官方的验证。如果使用 Eclipse 3.4，可以去下载 eclipse-SDK-3.4-win32.zip 包；如果使用 Eclipse 3.5，可以去下载 eclipse-SDK-3.5.1-win32.zip 包。这个包不需要安装，直接解压缩即可，解压缩后执行其中的 eclipse.exe 文件。 2.2.3. 获得Android SDK Android 的 SDK 是一个比较庞大的部分，包含了 Android 系统的二进制内容、工具和文档等。得到 Android SDK，可能使用到两种方式：下载 Android SDK 的包（Archives）通过软件升级的方式（Setup）下载 Android SDK 的包：对于 Android SDK 1.6 之前的版本，包括 Android SDK 1.1， Android SDK 1.5， Android SDK 1.6 可以直接从 Android 开发者中下载得到，每个 SDK 包含 Linux、 Windows 和 MAC 三个版本。在 Windows 环境中，使用 Windows 的版本，例如：android-sdk-windows-1.5_r2.zip，android-sdk-windows-1.6_r1.zip，这个包通常用几百 M 的大小。以这种方式下载的 Android SDK，不需要安装，直接解压缩即可。目前 Android 系统推荐使用的方式软件升级获得 Android 包：第一步：获得 android-sdk_r04-windows.zip 从 Android 开发者上，获取 Android SDK 的相关包 android-sdk_r04-windows.zip，这个包比实际的 Android 的 SDK 要小得多，只有 20 多 M，其中包含了一个 Setup 可执行程序，获取完整的 SDK 是通过这个可执行程序获得的。解压缩这个包，获得 Android SDK 的基本目录结构，但是其中还没有实际的内容。第二步：运行 SDK Setup.exe 程序，下载实际的 Android SDK 运行程序，Android SDK 的，出现 SDK 的下载界面： 12 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

13 . www.linuxidc.com 图 Android SDK 的安装界面在 Settings 中进行设置，选中 Force ……项，并且选择保存（Save and Apply）。图设置安装路径回到 Installed Packages 中，进行安装，出现 Android 的各个版本的 SDK、工具、文档的安装界面，如下所示：图选择要安装的组件每个组件可以选择，接受（Accept）表示安装，拒绝（Reject）表示不安装，接受全部（Accept All）表示安装所有的内容。文档一般安装成最新的版本。选择后，安装程序将依次安装各个组件。 13 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

14 . www.linuxidc.com 图安装界面下载过程中，每个组件将首先被放置到 temp 中，以一个 zip 包的形式存在。下载完成后，得到完整的 Android SDK。 2.2.4（1）. 在Eclipse 3.4（Ganymede）中安装ADT 第一步：启动 Eclipse 选择“Help”>“Software Updates...”准备安装插件。图 Eclipse 3.4 中选择软件升级第二步：在打开的对话框中点击“Available Software”，出现 Eclipse 的现有软件对话框。 14 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

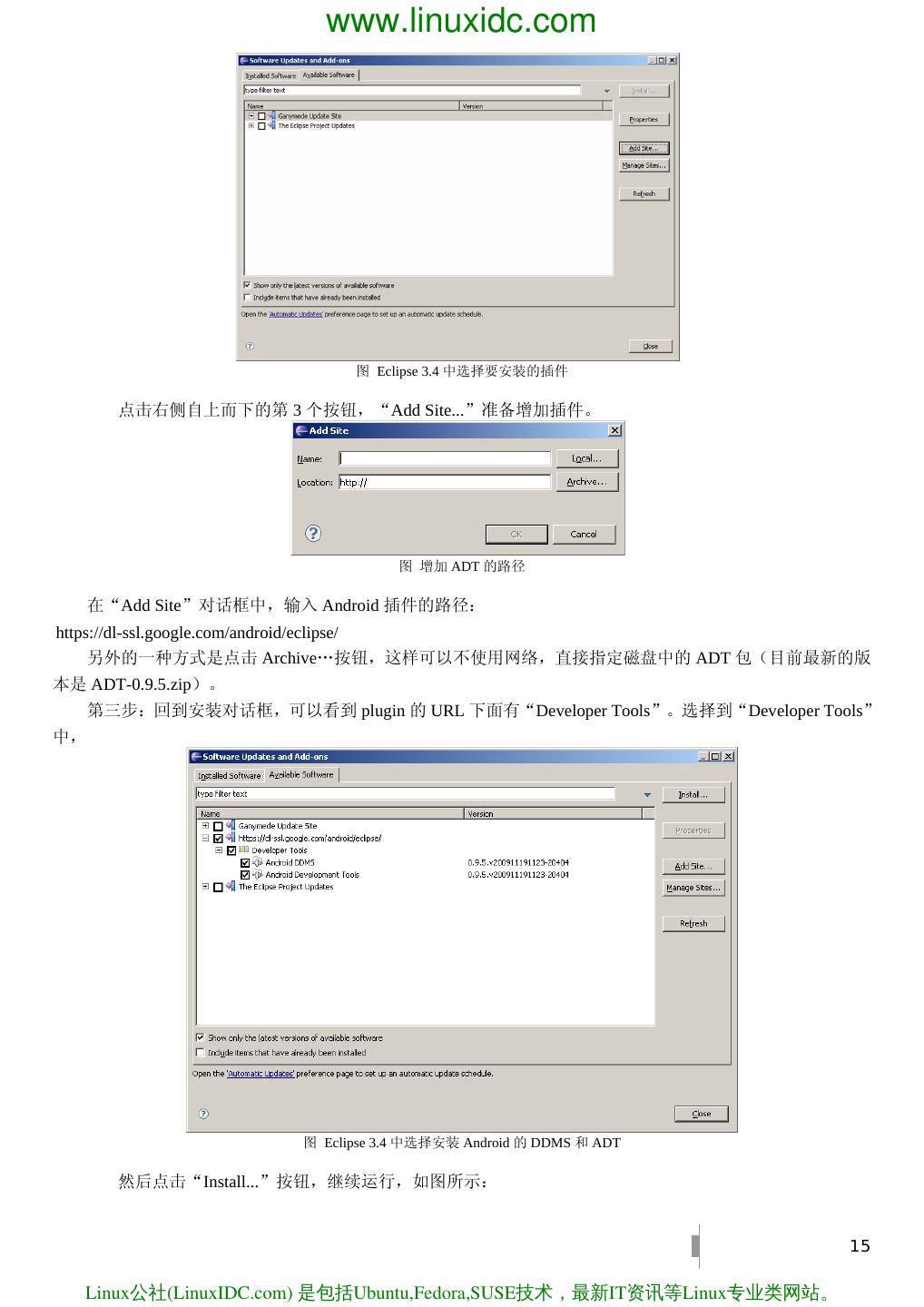

15 . www.linuxidc.com 图 Eclipse 3.4 中选择要安装的插件点击右侧自上而下的第 3 个按钮，“Add Site...”准备增加插件。图增加 ADT 的路径在“Add Site”对话框中，输入 Android 插件的路径： https://dl-ssl.google.com/android/eclipse/ 另外的一种方式是点击 Archive…按钮，这样可以不使用网络，直接指定磁盘中的 ADT 包（目前最新的版本是 ADT-0.9.5.zip）。第三步：回到安装对话框，可以看到 plugin 的 URL 下面有“Developer Tools”。选择到“Developer Tools” 中，图 Eclipse 3.4 中选择安装 Android 的 DDMS 和 ADT 然后点击“Install...”按钮，继续运行，如图所示： 15 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

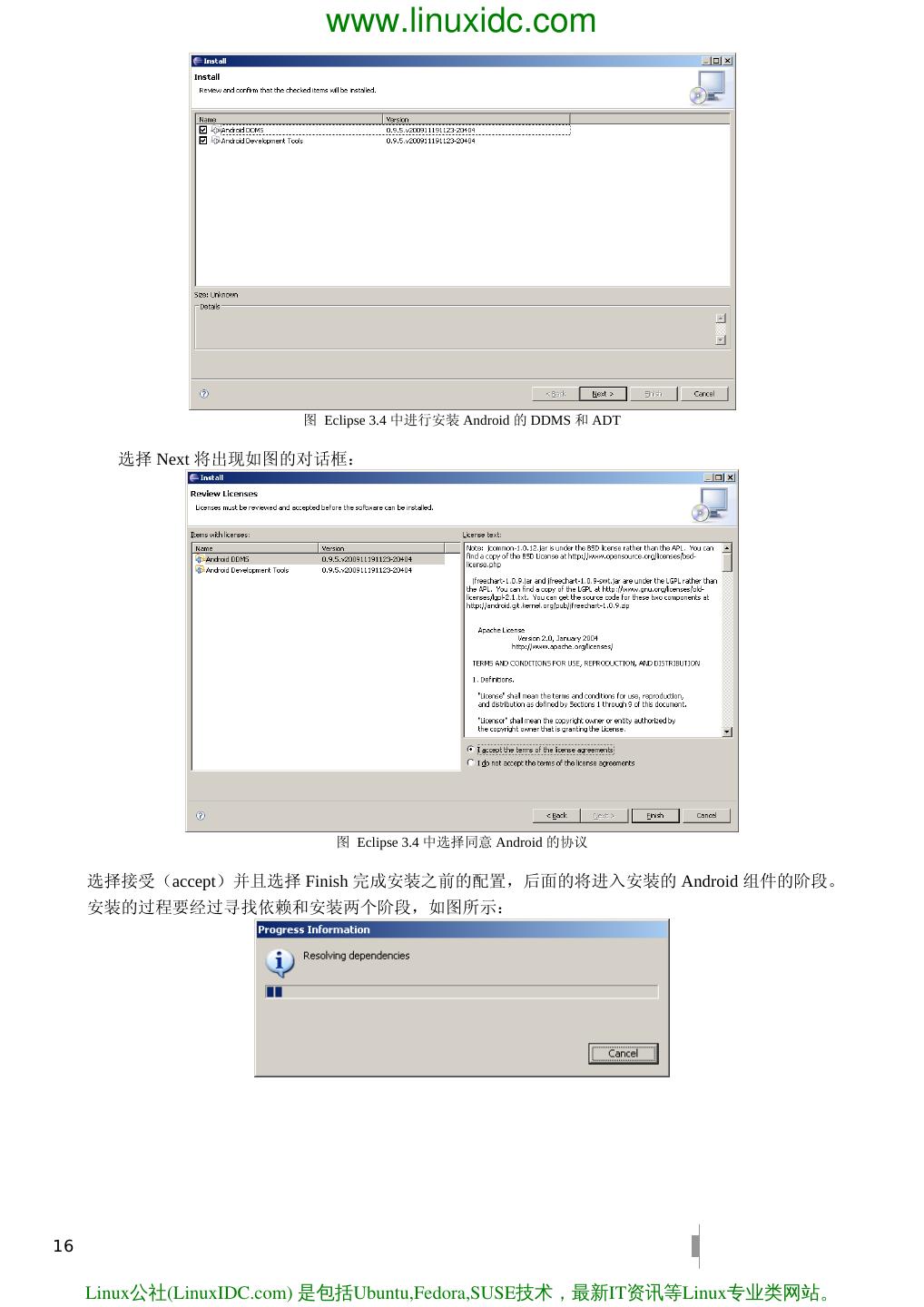

16 . www.linuxidc.com 图 Eclipse 3.4 中进行安装 Android 的 DDMS 和 ADT 选择 Next 将出现如图的对话框：图 Eclipse 3.4 中选择同意 Android 的协议选择接受（accept）并且选择 Finish 完成安装之前的配置，后面的将进入安装的 Android 组件的阶段。安装的过程要经过寻找依赖和安装两个阶段，如图所示： 16 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

17 . www.linuxidc.com 图 Eclipse 3.4 中解决依赖关系和安装第四步：安装完成，关闭并重新启动 Eclipse。再次进入 Eclipse 3.4 后，将发现 ADT 已经被安装。 2.2.4（2）. 在Eclipse 3.5（Galileo）中安装ADT 第一步：启动 Eclipse 选择 “Help”>“Install New Software...”准备安装插件。图 Eclipse 3.5 中选择安装新软件第二步：出现软件升级的对话框图 Eclipse 3.5 的软件升级的对话框点击右侧自上而下的第 3 个按钮，“Add Site...”准备增加插件。 17 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

18 . www.linuxidc.com 图 Eclipse 3.5 中增加 ADT 插件的路径在“Add Site”对话框中，输入 Android 插件的路径： https://dl-ssl.google.com/android/eclipse/ 另外的一种方式是点击 Archive…按钮，这样可以不使用网络，直接指定磁盘中的 ADT 包（最新的版本是 ADT-0.9.5.zip）。第四步：回到软件升级对话框，work with 的路径变为了 https://dl-ssl.google.com/android/eclipse/，后面的列表变为了“Developer Tools”，其中包含了两个项目： Android DDMS Android Development Tools 选择继续进行安装：图 Eclipse 3.5 中选择安装 Android 的 DDMS 和 ADT 选中后，点击 Finish 将出现安装的详细信息的对话框，如图所示： 18 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

19 . www.linuxidc.com 图 Eclipse 3.5 中选择安装 Android 的插件选择 Next 进行下一步的安装。图 Eclipse 3.5 中选择同意 Android 的协议 19 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

20 . www.linuxidc.com 选择接受（accept）并且选择 Finish 完成安装之前的配置，后面的将进入安装的 Android 组件的阶段。安装的过程如图所示：图 Eclipse 3.5 中选择进行 Android 的插件第五步：安装完成，关闭并重新启动 Eclipse。再次进入 Eclipse 3.5 后，将发现 ADT 已经被安装。 2.2.5. 在Eclipse中配置Android SDK 进入安装 ADT 的 Eclipse 环境后，选择“Window”>“Preference”,从左侧的列表中选择 Android 项：图 Eclipse 中选择 Android SDK 的路径左侧的 Android 选项是由于安装了 Android 的 SDK 而出现的。 20 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

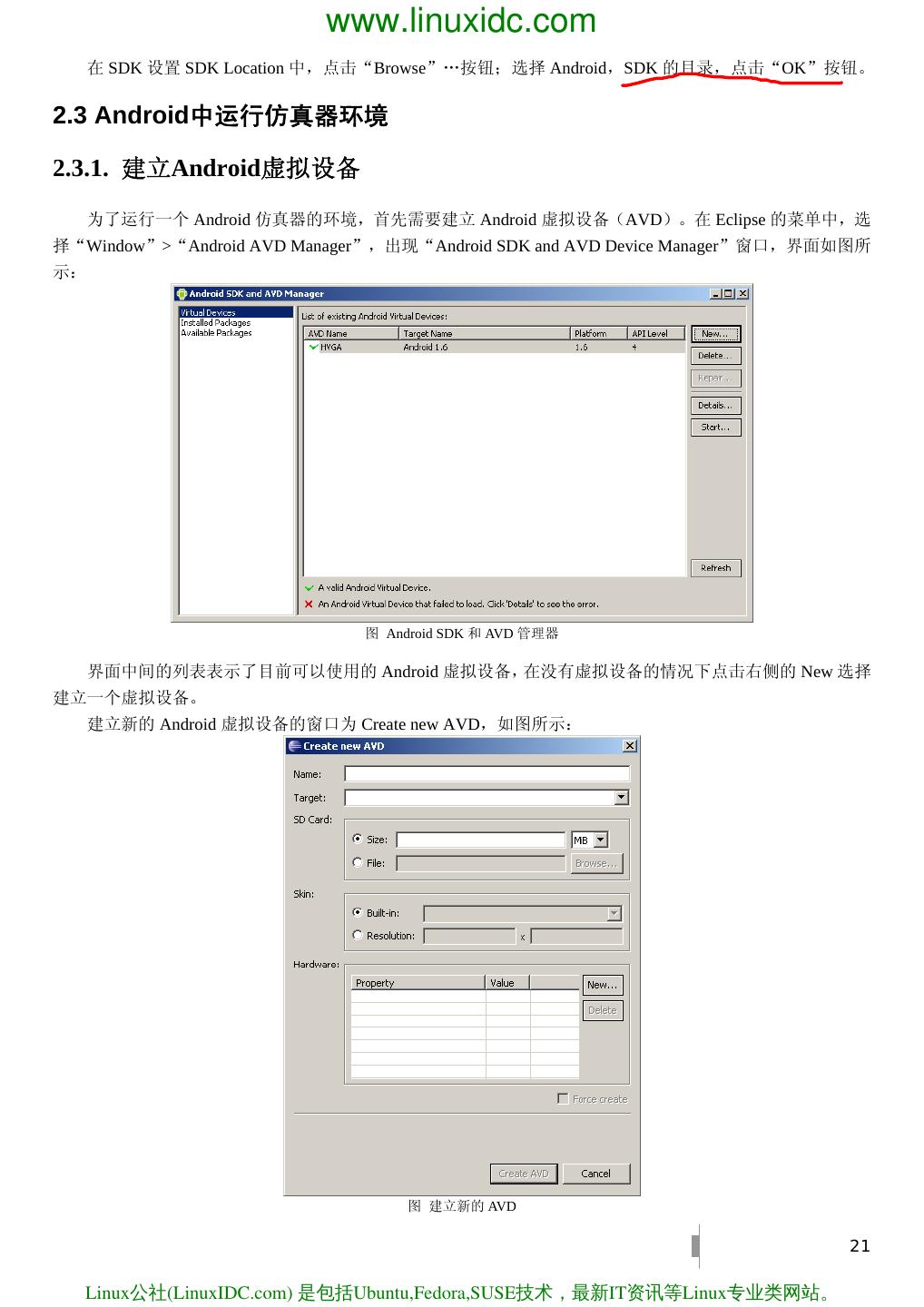

21 . www.linuxidc.com 在 SDK 设置 SDK Location 中，点击“Browse”…按钮；选择 Android，SDK 的目录，点击“OK”按钮。 2.3 Android中运行仿真器环境 2.3.1. 建立Android虚拟设备为了运行一个 Android 仿真器的环境，首先需要建立 Android 虚拟设备（AVD）。在 Eclipse 的菜单中，选择“Window”>“Android AVD Manager”，出现“Android SDK and AVD Device Manager”窗口，界面如图所示：图 Android SDK 和 AVD 管理器界面中间的列表表示了目前可以使用的 Android 虚拟设备，在没有虚拟设备的情况下点击右侧的 New 选择建立一个虚拟设备。建立新的 Android 虚拟设备的窗口为 Create new AVD，如图所示：图建立新的 AVD 21 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

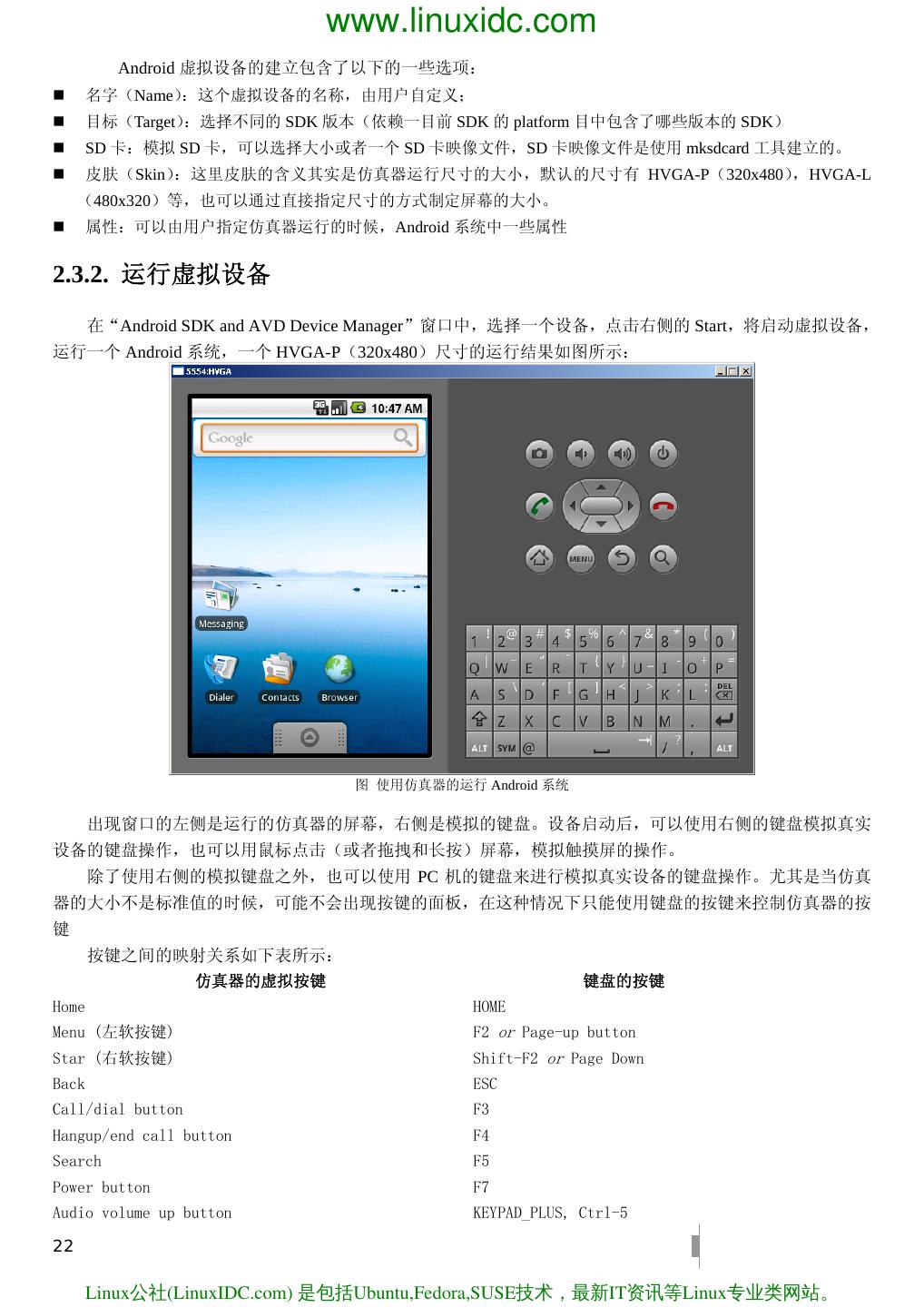

22 . www.linuxidc.com Android 虚拟设备的建立包含了以下的一些选项：名字（Name）：这个虚拟设备的名称，由用户自定义；目标（Target）：选择不同的 SDK 版本（依赖一目前 SDK 的 platform 目中包含了哪些版本的 SDK） SD 卡：模拟 SD 卡，可以选择大小或者一个 SD 卡映像文件，SD 卡映像文件是使用 mksdcard 工具建立的。皮肤（Skin）：这里皮肤的含义其实是仿真器运行尺寸的大小，默认的尺寸有 HVGA-P（320x480），HVGA-L （480x320）等，也可以通过直接指定尺寸的方式制定屏幕的大小。属性：可以由用户指定仿真器运行的时候，Android 系统中一些属性 2.3.2. 运行虚拟设备在“Android SDK and AVD Device Manager”窗口中，选择一个设备，点击右侧的 Start，将启动虚拟设备，运行一个 Android 系统，一个 HVGA-P（320x480）尺寸的运行结果如图所示：图使用仿真器的运行 Android 系统出现窗口的左侧是运行的仿真器的屏幕，右侧是模拟的键盘。设备启动后，可以使用右侧的键盘模拟真实设备的键盘操作，也可以用鼠标点击（或者拖拽和长按）屏幕，模拟触摸屏的操作。除了使用右侧的模拟键盘之外，也可以使用 PC 机的键盘来进行模拟真实设备的键盘操作。尤其是当仿真器的大小不是标准值的时候，可能不会出现按键的面板，在这种情况下只能使用键盘的按键来控制仿真器的按键按键之间的映射关系如下表所示：仿真器的虚拟按键键盘的按键 Home HOME Menu (左软按键) F2 or Page-up button Star (右软按键) Shift-F2 or Page Down Back ESC Call/dial button F3 Hangup/end call button F4 Search F5 Power button F7 Audio volume up button KEYPAD_PLUS, Ctrl-5 22 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

23 . www.linuxidc.com Audio volume down button KEYPAD_MINUS, Ctrl-F6 Camera button Ctrl-KEYPAD_5, Ctrl-F3 切换到上一个布局方向(例如 portrait 和 landscape) KEYPAD_7, Ctrl-F11 切换到下一个布局方向(例如 portrait 和 landscape) KEYPAD_9, Ctrl-F12 切换 Cell 网络的开关 on/off F8 切换 Code profiling F9 切换全屏模式 Alt-Enter 切换跟踪球（trackball）模式 F6 临时进入跟踪球（trackball）模式（当长按按键的时候） Delete DPad left/up/right/down KEYPAD_4/8/6/2 DPad center click KEYPAD_5 Onion alpha 的增加和减少 KEYPAD_MULTIPLY(*) / KEYPAD_DIVIDE(/) Android 仿真器启动虚拟设备之后，默认就可以使用主机的网络作为自己的网络、使用主机的音频设备作为自己的声音输出。 2.3.3. 使用Android中的工具在仿真器环境中，可以使用集成的 Android 相关工具。使用的方法是 Window-> Show View -> Other 选项，可以开启 Android 的各个工具。调用的过程如下图所示：图选择 Android 的各个工具选择 Android 工具的对话框如图所示： 23 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

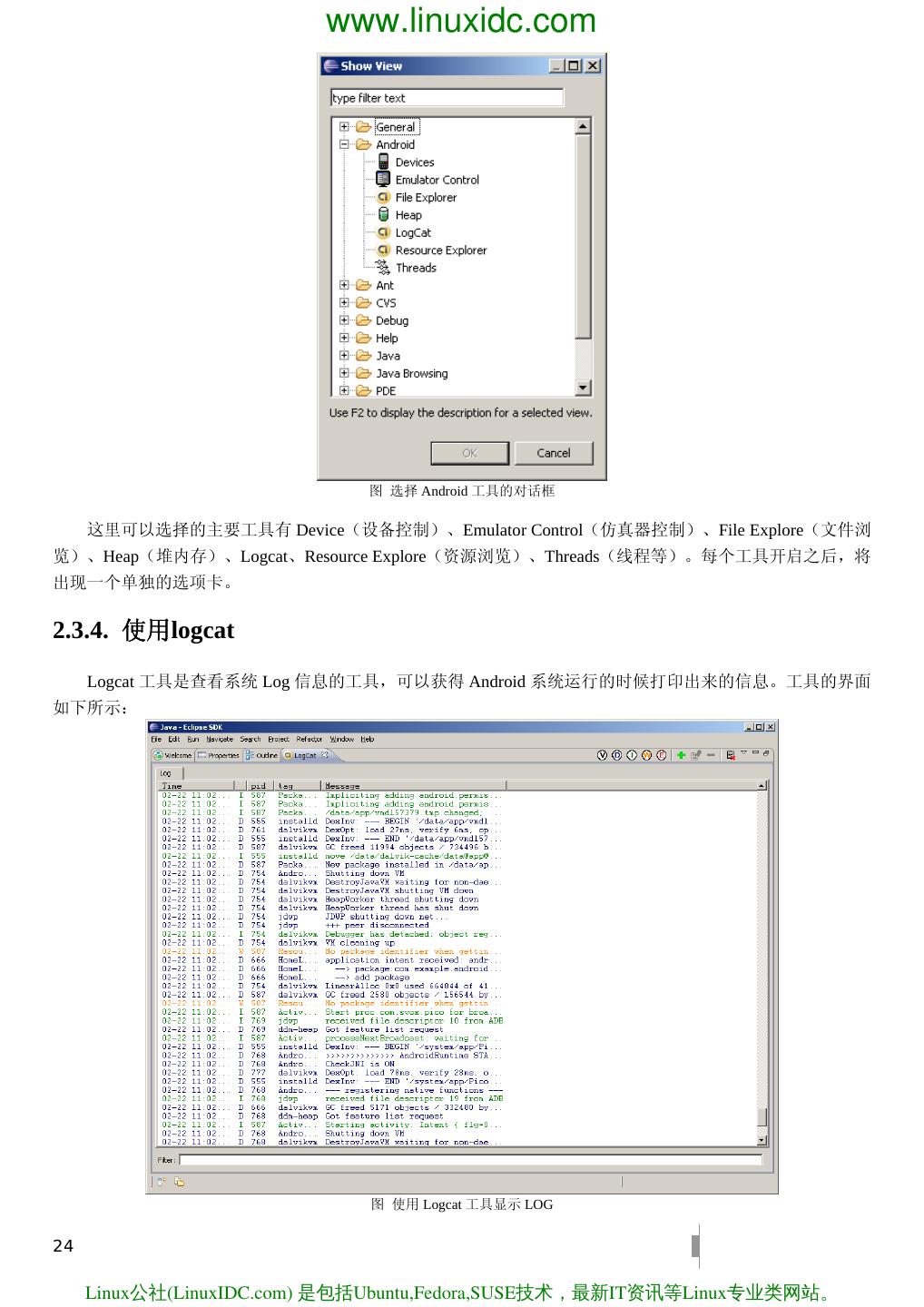

24 . www.linuxidc.com 图选择 Android 工具的对话框这里可以选择的主要工具有 Device（设备控制）、Emulator Control（仿真器控制）、File Explore（文件浏览）、Heap（堆内存）、Logcat、Resource Explore（资源浏览）、Threads（线程等）。每个工具开启之后，将出现一个单独的选项卡。 2.3.4. 使用logcat Logcat 工具是查看系统 Log 信息的工具，可以获得 Android 系统运行的时候打印出来的信息。工具的界面如下所示：图使用 Logcat 工具显示 LOG 24 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

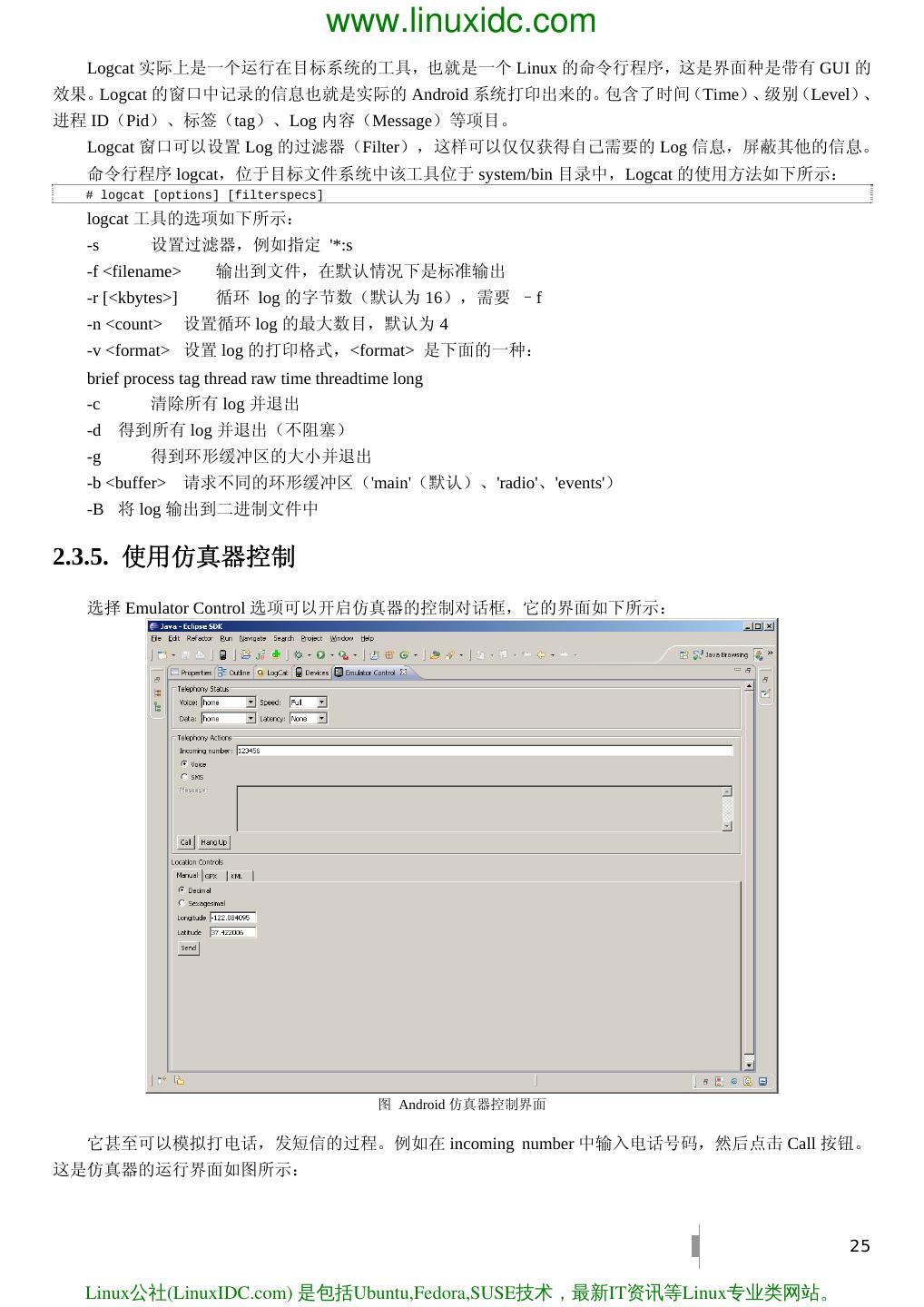

25 . www.linuxidc.com Logcat 实际上是一个运行在目标系统的工具，也就是一个 Linux 的命令行程序，这是界面种是带有 GUI 的效果。Logcat 的窗口中记录的信息也就是实际的 Android 系统打印出来的。包含了时间（Time）、级别（Level）、进程 ID（Pid）、标签（tag）、Log 内容（Message）等项目。 Logcat 窗口可以设置 Log 的过滤器（Filter），这样可以仅仅获得自己需要的 Log 信息，屏蔽其他的信息。命令行程序 logcat，位于目标文件系统中该工具位于 system/bin 目录中，Logcat 的使用方法如下所示： # logcat [options] [filterspecs] logcat 工具的选项如下所示： -s 设置过滤器，例如指定 '*:s -f <filename> 输出到文件，在默认情况下是标准输出 -r [<kbytes>] 循环 log 的字节数（默认为 16），需要 –f -n <count> 设置循环 log 的最大数目，默认为 4 -v <format> 设置 log 的打印格式，<format> 是下面的一种： brief process tag thread raw time threadtime long -c 清除所有 log 并退出 -d 得到所有 log 并退出（不阻塞） -g 得到环形缓冲区的大小并退出 -b <buffer> 请求不同的环形缓冲区（'main'（默认）、'radio'、'events'） -B 将 log 输出到二进制文件中 2.3.5. 使用仿真器控制选择 Emulator Control 选项可以开启仿真器的控制对话框，它的界面如下所示：图 Android 仿真器控制界面它甚至可以模拟打电话，发短信的过程。例如在 incoming number 中输入电话号码，然后点击 Call 按钮。这是仿真器的运行界面如图所示： 25 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

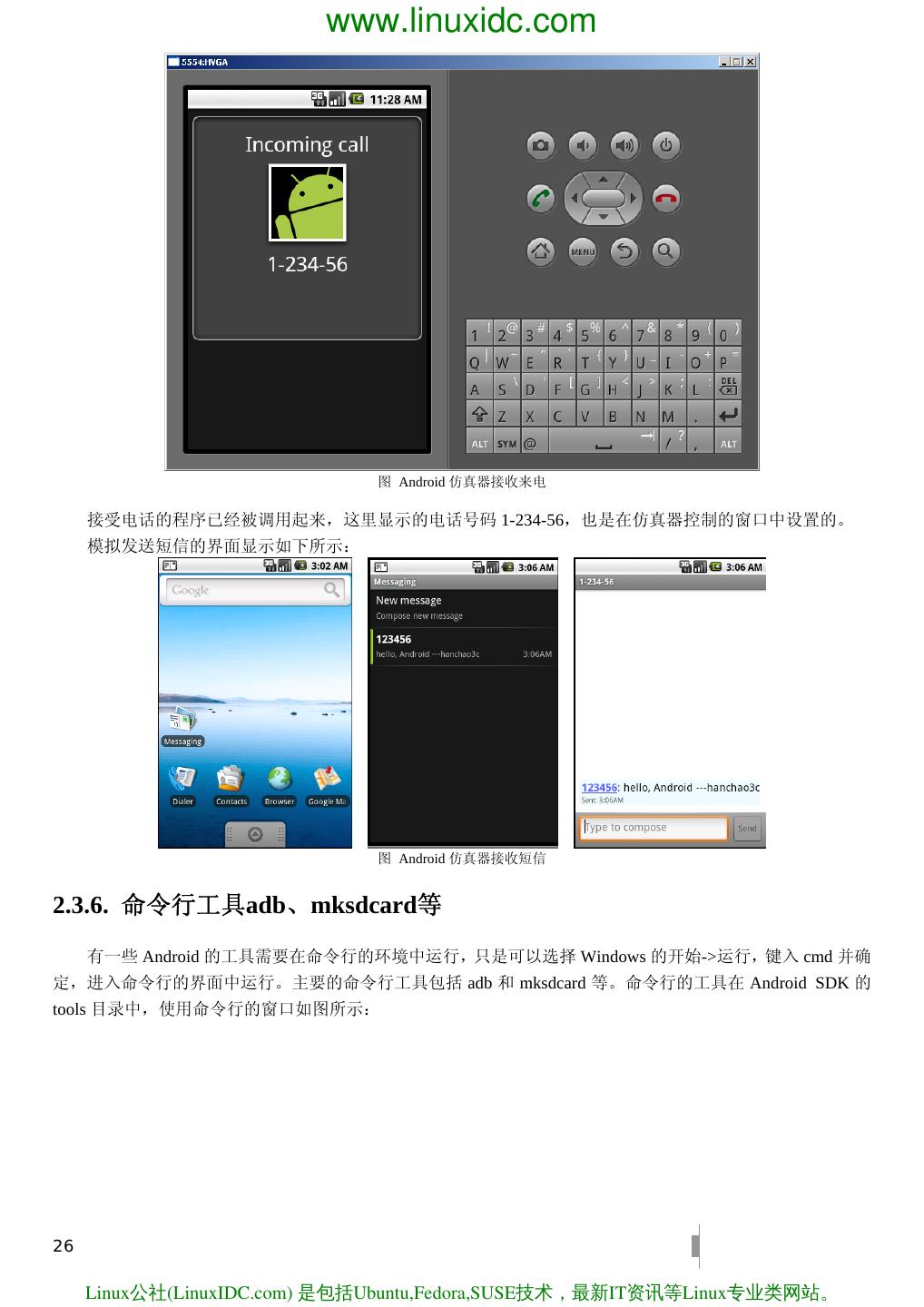

26 . www.linuxidc.com 图 Android 仿真器接收来电接受电话的程序已经被调用起来，这里显示的电话号码 1-234-56，也是在仿真器控制的窗口中设置的。模拟发送短信的界面显示如下所示：图 Android 仿真器接收短信 2.3.6. 命令行工具adb、mksdcard等有一些 Android 的工具需要在命令行的环境中运行，只是可以选择 Windows 的开始->运行，键入 cmd 并确定，进入命令行的界面中运行。主要的命令行工具包括 adb 和 mksdcard 等。命令行的工具在 Android SDK 的 tools 目录中，使用命令行的窗口如图所示： 26 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

27 . www.linuxidc.com 图在命令行中使用 adb adb（Android Debug Bridge，Android 调试桥）是 Android 的主要调试工具，它可以通过网络或者 USB 连接真实的设备，也可以连接仿真器。使用 adb 进行调试，通常在命令行的界面中。将出现 shell 提示符，这就是 Android 所运行的 Linux 系统中的 shell 终端，可以在这个 shell 提示符后执行 Android 系统提供的 Linux 命令。使用 ls 命令查看 Android 系统根目录： # ls -l drwxrwxrwt root root 2009-06-15 02:17 sqlite_stmt_journals drwxrwx--- system cache 2009-06-15 02:18 cache d--------- system system 2009-06-15 02:17 sdcard lrwxrwxrwx root root 2009-06-15 02:17 etc -> /system/etc drwxr-xr-x root root 2009-05-28 02:16 system drwxr-xr-x root root 1970-01-01 00:00 sys drwxr-x--- root root 1970-01-01 00:00 sbin dr-xr-xr-x root root 1970-01-01 00:00 proc -rwxr-x--- root root 9075 1970-01-01 00:00 init.rc -rwxr-x--- root root 1677 1970-01-01 00:00 init.goldfish.rc -rwxr-x--- root root 106568 1970-01-01 00:00 init -rw-r--r-- root root 118 1970-01-01 00:00 default.prop drwxrwx--x system system 2009-05-28 02:49 data drwx------ root root 1970-01-01 00:00 root drwxr-xr-x root root 2009-06-15 02:18 dev Android 根目录中的主要文件夹与目标系统的 out/target/product/generic/root 内容相对应，此外 etc、proc 等目录是在 Android 启动后自动建立的，system 映像被挂接到根文件系统的 system 目录中，data 映像被挂接到根文件系统的 data 目录中。使用 ps 命令可以查看 Android 系统的进程： # ps USER PID PPID VSIZE RSS WCHAN PC NAME root 1 0 280 188 c008de04 0000c74c S /init root 2 0 0 0 c004b334 00000000 S kthreadd root 3 2 0 0 c003cf68 00000000 S ksoftirqd/0 root 4 2 0 0 c00486b8 00000000 S events/0 root 5 2 0 0 c00486b8 00000000 S khelper root 10 2 0 0 c00486b8 00000000 S suspend root 42 2 0 0 c00486b8 00000000 S kblockd/0 root 45 2 0 0 c00486b8 00000000 S cqueue 27 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

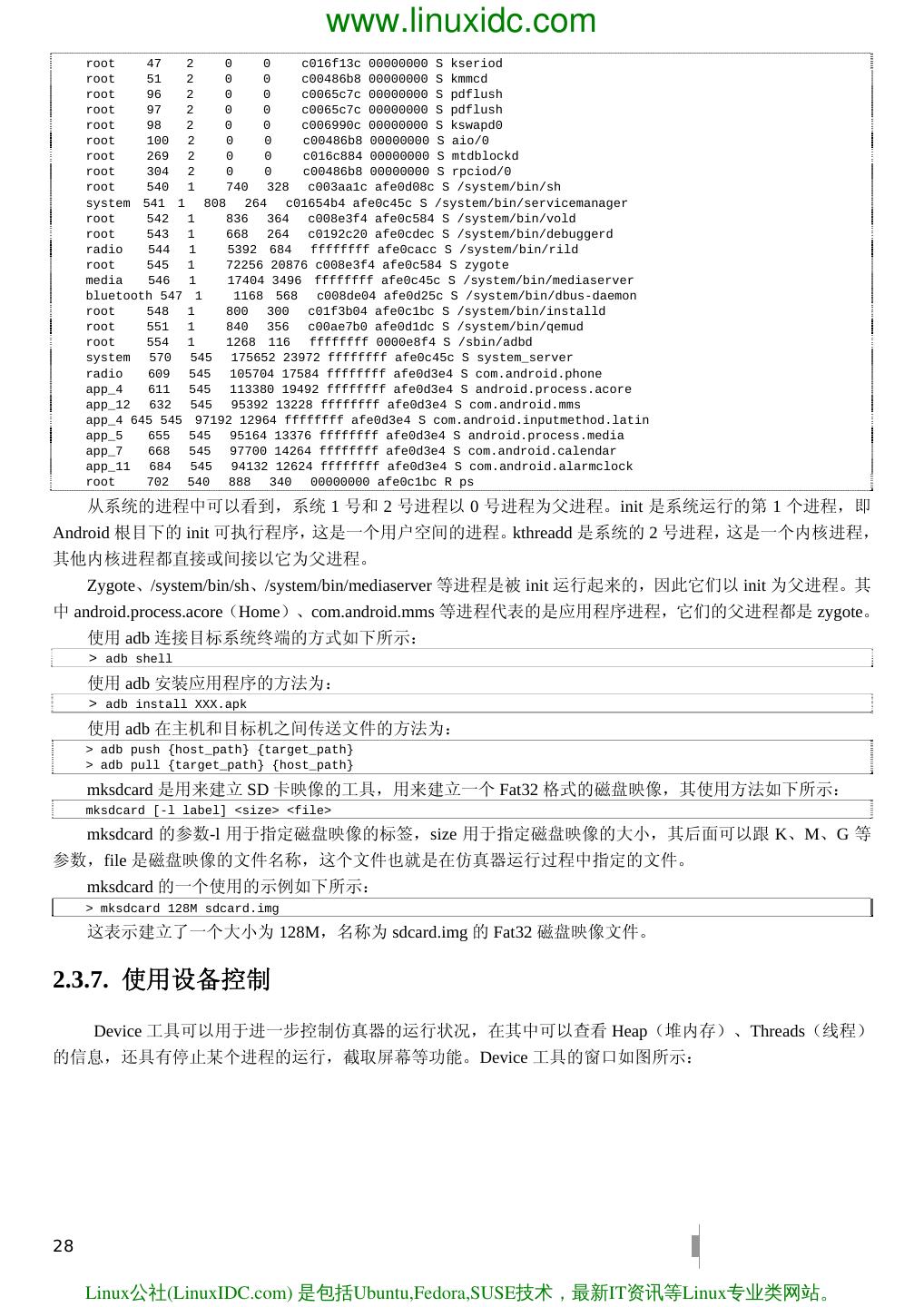

28 . www.linuxidc.com root 47 2 0 0 c016f13c 00000000 S kseriod root 51 2 0 0 c00486b8 00000000 S kmmcd root 96 2 0 0 c0065c7c 00000000 S pdflush root 97 2 0 0 c0065c7c 00000000 S pdflush root 98 2 0 0 c006990c 00000000 S kswapd0 root 100 2 0 0 c00486b8 00000000 S aio/0 root 269 2 0 0 c016c884 00000000 S mtdblockd root 304 2 0 0 c00486b8 00000000 S rpciod/0 root 540 1 740 328 c003aa1c afe0d08c S /system/bin/sh system 541 1 808 264 c01654b4 afe0c45c S /system/bin/servicemanager root 542 1 836 364 c008e3f4 afe0c584 S /system/bin/vold root 543 1 668 264 c0192c20 afe0cdec S /system/bin/debuggerd radio 544 1 5392 684 ffffffff afe0cacc S /system/bin/rild root 545 1 72256 20876 c008e3f4 afe0c584 S zygote media 546 1 17404 3496 ffffffff afe0c45c S /system/bin/mediaserver bluetooth 547 1 1168 568 c008de04 afe0d25c S /system/bin/dbus-daemon root 548 1 800 300 c01f3b04 afe0c1bc S /system/bin/installd root 551 1 840 356 c00ae7b0 afe0d1dc S /system/bin/qemud root 554 1 1268 116 ffffffff 0000e8f4 S /sbin/adbd system 570 545 175652 23972 ffffffff afe0c45c S system_server radio 609 545 105704 17584 ffffffff afe0d3e4 S com.android.phone app_4 611 545 113380 19492 ffffffff afe0d3e4 S android.process.acore app_12 632 545 95392 13228 ffffffff afe0d3e4 S com.android.mms app_4 645 545 97192 12964 ffffffff afe0d3e4 S com.android.inputmethod.latin app_5 655 545 95164 13376 ffffffff afe0d3e4 S android.process.media app_7 668 545 97700 14264 ffffffff afe0d3e4 S com.android.calendar app_11 684 545 94132 12624 ffffffff afe0d3e4 S com.android.alarmclock root 702 540 888 340 00000000 afe0c1bc R ps 从系统的进程中可以看到，系统 1 号和 2 号进程以 0 号进程为父进程。init 是系统运行的第 1 个进程，即 Android 根目下的 init 可执行程序，这是一个用户空间的进程。kthreadd 是系统的 2 号进程，这是一个内核进程，其他内核进程都直接或间接以它为父进程。 Zygote、/system/bin/sh、/system/bin/mediaserver 等进程是被 init 运行起来的，因此它们以 init 为父进程。其中 android.process.acore（Home）、com.android.mms 等进程代表的是应用程序进程，它们的父进程都是 zygote。使用 adb 连接目标系统终端的方式如下所示： > adb shell 使用 adb 安装应用程序的方法为： > adb install XXX.apk 使用 adb 在主机和目标机之间传送文件的方法为： > adb push {host_path} {target_path} > adb pull {target_path} {host_path} mksdcard 是用来建立 SD 卡映像的工具，用来建立一个 Fat32 格式的磁盘映像，其使用方法如下所示： mksdcard [-l label] <size> <file> mksdcard 的参数-l 用于指定磁盘映像的标签，size 用于指定磁盘映像的大小，其后面可以跟 K、M、G 等参数，file 是磁盘映像的文件名称，这个文件也就是在仿真器运行过程中指定的文件。 mksdcard 的一个使用的示例如下所示： > mksdcard 128M sdcard.img 这表示建立了一个大小为 128M，名称为 sdcard.img 的 Fat32 磁盘映像文件。 2.3.7. 使用设备控制 Device 工具可以用于进一步控制仿真器的运行状况，在其中可以查看 Heap（堆内存）、Threads（线程）的信息，还具有停止某个进程的运行，截取屏幕等功能。Device 工具的窗口如图所示： 28 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。

29 . www.linuxidc.com 图 Android 的设备工具点击 Device 窗口工具栏最右侧的 Screen Capture 按钮，可以打开截取屏幕的窗口，如上图所示。 2.4 Android中建立工程 2.4.1. 建立工程 Android 的 SDK 环境安装完成后，就可以在 SDK 中建立工程并进行调试了。建立 Android 工程步骤如下：选择“File”>“New”>“Project” 选择“Android”>“Android Project”，点击“Next”按钮：选择 the contents for the project。 29 Linux公社(LinuxIDC.com) 是包括Ubuntu,Fedora,SUSE技术，最新IT资讯等Linux专业类网站。
